Ürün ayrıntıları:
|
| Marka adı: | GSKA | Sıcaklık aralığı: | -70-150 |
|---|---|---|---|
| Sıcaklık Sapması: | ≤±2ºC(Yüksüz) | Gürültü: | ≤65dB |
| Model numarası: | Test Odasına Girin | Sıcaklık dalgalanması: | ≤±0.5ºC( Yüksüz) |
| Isı Yükü Kapasitesi: | Özelleştirilmiş | Zemin Yük Kapasitesi: | 300kg/m² |
| Vurgulamak: | Sıcaklık Nem Test Odası,Sıcaklık Nem Odası |
||

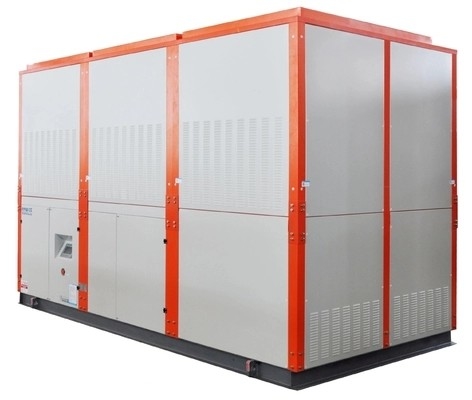

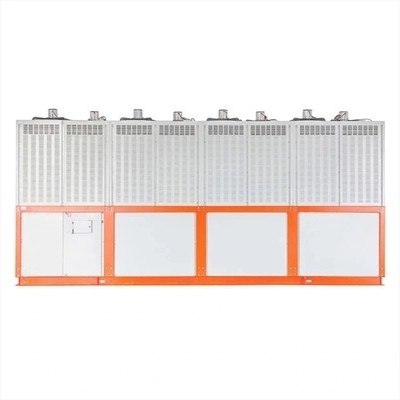

Çevresel Güvenilirlik İçin İklim Odasında Özelleştirilmiş Hızlı Değişim Yürüyüşü
Elektrik paneli:
tüm güç konektörleri, koruma cihazları güç kontrol mantığı hazneye entegre kontrol panelinde yerleşik
kimlik numarası ile etiketlenmiş tüm elektrik kabloları
ilgili devreyi veya tüm testi kapatan kendi güvenlik cihazı ile donatılmış tüm elektriksel fonksiyon devresi
bir arıza gelişirse hazne
tüm elektrik sistemleri, kaza önleme yönetmeliklerinin yanı sıra kabul görmüş teknik düzenlemelere uygundur.
İlgili Standart:
1. IEC60068-2-1.1990 Düşük Sıcaklık test yöntemi
2. IEC60068-2-2.1974 Yüksek sıcaklık test yöntemleri
3. GJB150.3 Yüksek Sıcaklık test yöntemi
4. GJB150.4 Düşük sıcaklık testi yöntemi
5. GB11158 Yüksek sıcaklık test kutusu için teknik koşullar
6. GB10589-89 Düşük sıcaklık test kutusu için teknik koşullar
7. GB/T2423.1-2001 Düşük sıcaklık test yöntemleri
8. GB/T2423.2-2001 Yüksek sıcaklık test yöntemleri
9. GB/T2423.22-2001 Sıcaklık testi yöntemi
10. GB10592-89 Yüksek ve düşük sıcaklık test kutusu için teknik koşullar
Walk-in çevre sıcaklığı nem stabilite odasının ana özelliği:
1. RS232C ile Programlanabilir Kontrolör, 7" LCD dokunmatik panel kontrolü
2. Paslanmaz çelik İç, galvanizli çelik sac dış
3. 2 adet paslanmaz çelik yükleme rafı ücretsiz
4. Isıtıcılı çok bölmeli görüntüleme penceresi
5. 60 mm çaplı geçiş portu
6. Tekerlekli zemin standı
Ürün Açıklaması:
| Ürün adı | GSKA-1026A |
| Boyut | Özelleştirilmiş |
| Sıcaklık aralığı | -70-150 |
| Sıcaklık dalgalanması | ≤±0.5ºC(yüksüz) |
| Sıcaklık sapması | ≤±2ºC(yüksüz) |
| Sıcaklık homojenliği | ≤2ºC(Yüksüz) |
| Sıcaklık artış ve düşüş hızı | 0,8-1,5ºC/dak (Doğrusal olmayan sıcaklık artışı ve yüksüz düşüş) |
| Isı yükü kapasitesi | özelleştirilmiş |
| Gürültü | ≤65dB |
| Zemin yük kapasitesi | 300kg/m2 |
| Malzeme | İç kutu malzemesi: SUS 304 ısıya ve dayanıklı paslanmaz çelik levha. Dış kutu malzemesi: 0,8 mm yüksek gerilimli renkli çelik levha malzemesi; Üst salma: uzun süreli deformasyon kullanımını önlemek için kaldırılmış ve desteklenmiştir; Yalıtım malzemesi: yüksek yoğunluklu cam pamuk ve yüksek mukavemetli PU köpük yalıtım malzemesi Çift katmanlı sıcaklığa dayanıklı yüksek sıcaklık sızdırmazlığı |
| Soğutma sistemi | Soğutma sistemi: yarı hermetik düşük sıcaklık kompresöründen oluşur.Kompresör, düşük sıcaklık koşullarında kompakt yapı, düşük titreşim, düşük gürültü, yüksek enerji verimliliği oranı ve büyük soğutma kapasitesi özelliklerine sahiptir.Soğutma sisteminin optimize edilmiş tasarımı işletme maliyetlerini azalttı ve güvenilirliği artırdı. Kompresör soğutma yöntemi: su soğutmalı |
| Havalandırma | Santrifüj fan yatay olarak hava gönderir ve sol ve sağ hava çıkışı ve orta dönüş havası tasarımını benimser.Test öğelerinin ısısını kendilerinin etkin bir şekilde uzaklaştırabilen odadaki test öğelerinin eskimesi için en uygundur.Rüzgar hızı ve rüzgar basıncı, test standartlarını karşılar ve sıcaklık, kapının açılıp kapanması anında hızla dengelenir ve homojen iç ortam sıcaklığı sağlar. |
| Aydınlatma | Yüksek parlaklık ve enerji tasarruflu LED patlamaya dayanıklı lamba 40W/AC220V (her 8-10 metrekarelik tavan alanı için yaklaşık bir elektrik lambası düzenlenmiştir ve iç mekan parlaklığı 100LUX'tan fazla olabilir) |
| Kapı | Elektrikli kapı 120 x 210(GxY) CM güvenlik Kapısı Kaçış Kapısı (90 x 210)CM İç ve dış kutulu basınç denge kontrol vanası |
| pencere | Çok katmanlı vakumlu cam pencere W400*H700mm |
| Kontrol Paneli | Sıcaklık kontrolörü, kontrol güç anahtarı, (çalışma, test sonlandırma, aşırı sıcaklık) üç renkli durum göstergesi, zil sesi, egzoz göstergesi, aydınlatma anahtarı, aşırı sıcaklık koruyucusu, üç fazlı akım göstergesi, voltaj göstergesi, Voltaj değiştirme anahtarı, vb. . Kontrol panelinin montaj konumu, kapının montaj konumuna göre değişir;Üç renkli gösterge ışığı, kalabalık alanlara ayrı olarak monte edilebilir, böylece laboratuvar alarm verdiğinde ilgili personel hızlı tepki verebilir. (Kontrol panelinin ve üç renkli gösterge ışığının özel konumu, tasarım çizimine bağlıdır) |
| Güç dağıtım kontrol kabini | Soğutma fanı panosu Ana güç hava anahtarı Elektrik kontrol tasarımı, GB50054-95 "Alçak Gerilim Güç Dağıtımının Tasarımı", GB50052 "Güç Kaynağı ve Dağıtımının Tasarımı", "Elektrik Tesisat Mühendisliği Topraklama Cihazlarının Yapısı ve Kabulü" GB50169-92'ye atıfta bulunur. Tüm elektronik kontrol bileşenleri ve devreleri, elektrik montajını standart hale getirmek ve inceleme ve bakımı kolaylaştırmak için işaretler ve kablo numaraları ile donatılmıştır: |
| Isıtma sistemi | Kanatlı radyatör borusu nikel-krom alaşımı U-şekilli yüksek verimli ısıtıcı, yüksek hassasiyetli PID+SSR kontrolünün otomatik hesaplanması (hesaplama döngüsü: 1~4S ayarlanabilir), böylece ısı kaybı ısıtma kapasitesine eşittir, Isıtıcı kontrol modu: temassız ve diğer periyodik darbe genişliği ayarı, SSR (katı hal rölesi) |
| Kontrol sistemi | Çince/İngilizce ekranlı 7 inç renkli dokunmatik ekran + Alman Siemens kontrol modülü.Kontrolör, LCD renkli dokunmatik ekranı benimser ve kontrol sistemi, insan-makine diyaloğunu benimser;otomatik, akıllı ve insancıllaştırılmış bir tasarıma sahiptir.Kontrol sistemi, sıcaklığı kontrol etmek için iki yönlü giriş ve iki yönlü çıkış kontrol modunu benimser ve çalışma süresini, ısıtıcının çalışma durumunu, soğutma ünitesini ve fanı görüntüleyebilir.Isıtma sistemi, soğutma sistemi, sirkülasyon fanı ve diğer alt sistemler, tüm sıcaklık kontrol sisteminin yüksek kontrol kalitesini sağlamak için otomatik olarak birleştirilebilir;kontrol sistemi ayrıca kendi kendini algılama ve kendi kendine teşhis işlevlerine sahiptir ve arızaları ve alarmları otomatik olarak görüntüler. RS-232 iletişim arayüzü yazılımı.Sistem yazılımı, Windows platformu temel alınarak tasarlanmıştır ve diğer yazılım ve donanımlarla geniş bir uyarlanabilirlik, güvenlik, güvenilirlik ve ilerleme yelpazesine sahiptir.Görüntü ekranı, çeşitli çalışma parametrelerini, çalışma süresini, soğutma ünitesinin ve ısıtma sisteminin çalışma durumunu doğrudan görüntüleyebilir ve ayarlayabilir. Sıcaklık verilerini otomatik ve zamanında kaydedebilir, Ana bilgisayarda, her bir test verisini uzun süre kaydedebilen ve kaydedebilen ve analiz, sıralama ve herhangi bir zamanda yazdırma için büyük kapasiteye sahip bir excel elektronik tablosu biçiminde kaydedilir ve saklanır. .TEMP sıcaklık programlanabilir kontrol cihazının ana performans göstergeleri: .Doğruluk: Sıcaklık ±0.1%+1 haneli FS .Çözünürlük:Sıcaklık 0.1ºC .Sıcaklık eğimi: 0.1~9.9ºC ayarlanabilir .Üst ve alt limit bekleme ve alarm fonksiyonu ile .İki sıcaklık giriş sinyali seçeneği, PT 100Ω veya mv iki seçenek .Sıcaklık dönüştürme çıkışı: 10mv/1ºC .3 grup PID kontrol parametresi ayarı, PID otomatik hesaplama Ekran görüntüleme işlevi: .Ekran diyaloğunu kullanın, herhangi bir tuş girişi gerekmez, ekran doğrudan seçeneklere dokunur .Sıcaklık ayarı (SV) ve gerçek (PV) değeri doğrudan görüntülenir .Mevcut yürütme program numarasını, segment numarasını, kalan süreyi ve döngü sürelerini görüntüleyebilir .Kümülatif zaman fonksiyonunu çalıştır .Sıcaklık programı ayar değeri, gerçek zamanlı ekran programı eğrisi yürütme fonksiyonu ile bir grafik eğrisinde görüntülenir. .Ayrı bir program düzenleme ekranı ile her sayfada 5 segment sıcaklık, nem, zaman girilebilir. .Sabit nokta veya program eylem durum göstergesi . Ekran arka ışık için ayarlanabilir Ekran görüntüsü koruma işlevi, zamanlayıcı, ZAMANLAYICI veya manuel kapatma olarak ayarlanabilir Program kapasitesi ve kontrol fonksiyonu: .Kullanılabilecek program miktarı: 120 gruba kadar .Mevcut hafıza kapasitesi: 1200 SEGMENT .Komutlar tekrar tekrar yürütülebilir: her komut 999 defaya kadar olabilir .Programın üretimi, düzenleme, temizleme, ekleme ve diğer işlevlerle diyalog stilini benimser .2 takım zaman sinyali çıkış kontrolü ile (DUT'un AÇIK/KAPALI eylemini kontrol edebilir) .Programın yürütülmesi sırasında atlama ve bekletme işlevi vardır. .SEGMENT zaman ayarı 0~99Sa.59dk. Kapanma program belleği ile, güç geri geldikten sonra otomatik olarak başlayacak ve programı yürütmeye devam edecektir. .RS-232C iletişim arayüzü ve USB arayüzü ile Program yürütüldüğünde grafik eğrisi gerçek zamanlı olarak görüntülenebilir .Programlı başlatma ve kapatma fonksiyonu ile .Tarih ve saat ayarlama fonksiyonu ile .Anahtar ve ekran kilidi (KİLİT) işlevi |
| Alarm fonksiyonu | Ekipman, aşırı sıcaklık koruması, motor aşırı ısınma koruması, aşırı akım koruması, aşırı düşük voltaj alarmı, giriş anormal alarmı, sıcaklık probu anormalliği vb. gibi alarm fonksiyonlarıyla donatılmıştır. Alarm modu sesli uyarı ve ışıktır Alarm sesi |
| Emniyet koruması | Kaçak devre kesiciler; Kapı kilitlenme önleyici koruma cihazı "odada" uyarı ışığı. Aşırı sıcaklık koruyucusu Sıfır geçiş kapısı sıvı güç kontrolörü ısıtıcı hava yanmasını önleme koruyucusu faz altı ters faz koruma anahtarı Kompresör yüksek basınç koruma şalteri Kompresör aşırı ısınma koruma şalteri Kompresör aşırı akım koruma şalteri Sigortasız şalter Seramik hızlı sigorta |
| Kablo | Bir adet beş damarlı (dört damarlı kablo + koruyucu topraklama kablosu) kablo (5 metre uzunluğunda);bir dizi sigorta (savunmasız |
| Kurulum yeri koşulu | Zemin düz, iyi havalandırılmış, yanıcı, patlayıcı, aşındırıcı gaz ve tozdan arındırılmış.Yakınlarda güçlü bir elektromanyetik radyasyon kaynağı yoktur. Sahanın zemin taşıma kapasitesi: en az 300kg/m2 Ekipmanın çevresinde uygun bakım alanı bırakın |
| Çevre koşulu | Sıcaklık: 5ºC~35ºC;Bağıl nem: ≤ %85 BN;Hava basıncı: 86~106kpa |
| Giriş gerilimi | AC380V üç fazlı dört telli + koruyucu topraklama kablosu; İzin verilen voltaj dalgalanma aralığı: AC (%1±10) 380V İzin verilen frekans dalgalanma aralığı: (%1±1) 60Hz Koruyucu topraklama kablosunun topraklama direnci 4Ω'dan azdır;TN-S güç kaynağı veya TT güç kaynağı Kurulum sahasındaki ekipman için karşılık gelen kapasiteye sahip bir hava veya güç anahtarını yapılandırın ve bu anahtar bağımsızdır ve bu ekipmanın kullanımına ayrılmıştır.Ekipman dışındaki su kaynağı ve güç kaynağının bağlantısından firmamız sorumludur. |
| Güç | Toplam güç yaklaşık 140.0KW'dır (stabilizasyondan sonraki gerçek çalışma çıkış gücü, arabanın güç tüketimi hariç, toplam gücün yaklaşık %60'ı veya daha azdır) |
| Oda bağlantı kablosu | 4×75.0mm2+ 1×50.0mm2 |
| Eğitim | İşletme ve bakım personeli için ücretsiz eğitim (yer: şirket sahasında) |
| Garanti | 2 yıl |
Müşteri Destek Hizmetleri:
Ø Kurulum
Ø Eğitim (Müşteri çalışanlarının eğitimi)
Ø Kalibrasyon
Ø Önleyici bakım
Ø Yedek parçalar
Ø Telefon veya internet üzerinden yardım
İlgili kişi: Ms. Kris Zhang
Tel: 0086-0769-85914911
