Ürün ayrıntıları:
|
| Kompresör: | Fransız Tecumseh Markası, Almanya Markası | Nem Aralığı: | %20 - %98 Bağıl Nem |
|---|---|---|---|
| Control Accuracy Of Temperature: | ±0.5℃ | Güç: | AC380V |
| anahtar kelime: | Çevresel Test Odası | Sıcaklık aralığı: | -70°C~200°C |
| Nemin Kontrol Doğruluğu: | ±%3,5 bağıl nem | Test zamanı: | 1~9999 dakika (isteğe bağlı ayar) |
| Vurgulamak: | Sıcaklık Nem Test Odası,Sıcaklık Nem Odası |
||

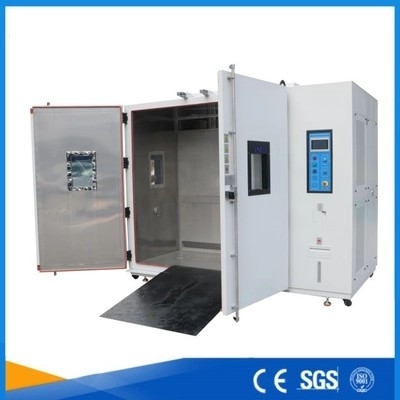

Çevresel Test Odasında Yüksek Düşük Sıcaklık Nemi Yürüyüşü 6m3 AC380V
Özellikler:
1. Test sistemi, gelişmiş ve makul yapısal tasarıma, standartlaştırılmış üretim sürecine, güzel görünüme ve cömert görünüme sahiptir.
2. Test odasının ana fonksiyonel bileşenleri dünyaca ünlü markalardır.Test odası, gürültü ve enerji tasarrufu konusunda en iyi kontrole sahiptir.
3. Bileşenlerin ve montajın eşleşmesi iyidir.Ana fonksiyonel bileşenler, test odasının güvenliğini ve güvenilirliğini artıran ve uzun süreli, yüksek frekanslı kullanım amaçlarını sağlayabilen uluslararası markalı şirketlerden ithal edilmektedir.
4. Ekipman, iyi çalışabilirlik, bakım kolaylığı, iyi sıcaklık stabilitesi ve dayanıklılığı, iyi güvenlik performansına sahiptir.Çevreyi kirletmez ve insan sağlığını tehlikeye atmaz.
Uyumlu Standartlar ve Maddeler:
IEC60068-2-1:2007 "Çevre Testi-Bölüm 2-1: Testler-Test A: Soğuk, IDT"
IEC60068-2-2:2007 "Çevre Testi-Bölüm 2-1: Testler- Test B-Kuru ısı, IDT"
IEC60068-2-30:2005 "Çevresel Test-Bölüm 2-30: Testler-Test Db: Nemli ısı, döngüsel (12sa+12sa döngü), IDT"
IEC60068-2-78:2012 "Çevre Testi-Bölüm 2-78: Testler-Test Kabini: Nemli ısı, sabit durum, IDT"
Ekipmana Genel Bakış:
Bu test odası, ürünler veya malzemeler için sıcaklık ve nem değişken ortamı simüle eder.Depolama, nakliye ve kullanım sırasında yüksek ve düşük sıcaklık ve nemli ortam altında elektrik, elektronik, enstrüman ve sayaç ve diğer ürün parçalarının adaptasyon testinde, yukarıdaki ürünlerin veya malzemelerin yüksek ve düşük sıcaklık adaptasyonunu belirlemek için yaygın olarak kullanılır. sıcaklık ve nemli ortam, özellikle ürün elektrifikasyonu için performans ve mekanik özelliklerdeki değişiklikler.
Teknik parametreler:
| 1. Örnek sınırlaması | Bu test odası şunları yasaklar: Yanıcı, patlayıcı ve uçucu madde numunelerinin test edilmesi veya saklanması Aşındırıcı madde numunelerinin test edilmesi veya saklanması Biyolojik numunelerin test edilmesi veya saklanması Güçlü elektromanyetik emisyon kaynağı örneklerinin test edilmesi veya saklanması Radyoaktif malzeme numunelerinin test edilmesi veya saklanması Yüksek derecede toksik madde numunelerinin test edilmesi veya saklanması Test veya depolama sırasında yanıcı, patlayıcı, uçucu, yüksek derecede toksik, aşındırıcı ve radyoaktif maddeler üretebilecek numunelerin test edilmesi veya saklanması |
| 2. Hacim, boyut ve ağırlık | |
| 2.1 Nominal içerik hacmi | 6M³ |
| 2.2 İç bölme boyutu | D(2000)mm ×G(1500)mm× Y(2000)mm |
| 2.3 Dış boyutlar | yaklaşıkD(3750)mm ×G(2120)mm× Y(2450)mm |
| 2.4 Ağırlık | yaklaşık1500KG |
| 3. Performans | |
| 3.1 Sıcaklık aralığı | Sıcaklık aralığı:-50 ℃～+120 ℃ |
| 3.2 Nem aralığı |
(20 ～ 98)% RH (sıcaklık ve nem kontrol edilebilir aralık tablosuna bakın, aktif ıslak ve ısı yükü yok)
Sıcaklık ve nem kontrol edilebilir aralık tablosu |
| 3.3 Sıcaklık dalgalanması | ≤±0.5℃ (Sıcaklık dalgalanması, merkez noktasında ölçülen maksimum sıcaklık ile minimum sıcaklık arasındaki farkın yarısı kadardır) |
| 3.4 Sıcaklık homojenliği | ±2.0℃ (Sıcaklık homojenliği, her testte ölçülen en yüksek ve en düşük sıcaklık arasındaki farkın aritmetik ortalamasıdır) |
| 3.5 Sıcaklık hatası | ±2.0℃ |
| 3.6 Isıtma süresi | +20℃～+120℃≤45dk (Doğrusal olmayan yüksüz) |
| 3.7 Soğutma süresi | +30℃～-50℃≤75dk (Doğrusal olmayan yüksüz) |
| 3.8 Bağıl nem hatası (Yalnızca nemli ısı) |
±%3 bağıl nem |
|
3.9 Çalışma gürültüsü
|
Ses seviyesi≤75dB (Ortam sıcaklığı 25°C ve düşük yankı olan ses geçirmez bir odada ölçülmüştür; A ağırlıklandırması kullanılarak ortalama 8 puanlık değer test edilir; her test noktası gürültü kaynağından 1 metre ve yerden 1 metre uzaklıktadır) |
| 4. Yapısal özellikler | |
|
4.1 Malzeme
|
1. Dış duvar malzemesi: Soğuk haddelenmiş çelik levha, dekapaj ve fosfatlama gelişmiş toz kabartma boyası 2. İç duvar malzemesi: SUS304 # paslanmaz çelik levha 3. Bölme yalıtım malzemesi: sert poliüretan köpük + cam elyafı |
| 4.2 Hava kanalı parçaları | Santrifüj fan;hava çıkışı, hava hacmini, yüksekliğini ve dönüş havası hacmini ayarlayabilir |
| 4.3 Kapı | Çift açık menteşeli kapı, gözlem penceresi, aydınlatma lambası, pencere/kapı çerçevesi yoğuşmayı önleyici elektrikli ısıtma cihazı, kapı açıklığı boyutu: (yaklaşık) 1,5*2M ile donatılmış, tepkisiz kavrama kolu kullanır |
| 4.4 Gözlem penceresi | Kapı üzerinde iki adet iletken film patlamaya dayanıklı temperli cam gözetleme penceresi bulunmaktadır (yoğunlaşma önleme fonksiyonlu) 500W×600H (mm) |
| 4.5 Fan | Uzun eksenli santrifüj fan |
| 4.6 Numune rafı | İki yerleşik paslanmaz çelik ayarlanabilir hareketli tepsi rafı |
|
4.7 Pervane
|
Tayvan'dan ithal edilen paslanmaz çelik çark kullanın |
| 4.8 Isıtıcı | Nikel-krom alaşımlı elektrikli ısıtıcı |
|
4.9 Soğutma Kompresörü
|
Almanya Bitzer kompresör |
|
4.10 Evaporatör
|
Fin tipi evaporatör |
|
4.11 Soğutma yöntemi
|
Mekanik kompresör kaskadı |
|
4.12 Soğutma yöntemi
|
hava soğutma |
|
4.13Sıcaklık kontrol aleti
|
TH1200-A, 7 inç akıllı LCD dokunmatik programlanabilir kontrolör |
| 4.14 Kurşun deliği | Φ100mm, 1 adet, özel köpük kauçuk tıpa ile donatılmış (haznenin sol tarafında bulunur) |
|
5. Isıtma, nemlendirme ve soğutma sistemleri ve çalışma prensipleri
|
|
| 5.1 Isıtma sistemi | Paslanmaz çelik kol tipi anti-kuru ısıtma borusu dahili nikel-krom alaşımlı ısıtma teli |
| U-şekilli fin tipi paslanmaz çelik yüksek hızlı ısıtma elektrikli ısıtıcı ısıtma için kullanılır | |
| Tamamen bağımsız sistem, kontrol devresini etkilemez | |
| 5.2 Nemlendirme sistemi |
nemlendirme yöntemi: 1. Harici ayrılabilir kazan nemlendirme yöntemi veya dahili su deposu nemlendirmesi2. Paslanmaz çelik zırhlı nemlendirici 3. Nemlendirici kontrol modu: temassız ve diğer periyodik darbe genişliği ayarı, SSR (katı hal rölesi) 4. Su seviyesi kontrol cihazı, nemlendirici kuru yanma önleyici cihaz, tortu toplama cihazı, sıvı seviyesi gözlem penceresi 5. Nemlendirici gücü: 12KW |
| nemlendirme sistemi |
Nemlendirici: 1. Tam otomatik su besleme cihazı veya düğme tipi elektrikli otomatik su ikmali 2. Arızayı önlemek için yüksek ve düşük sıcaklıkta çift su seviyesi elektronik seviye anahtarı 3. Ekipmanın güvenli çalışmasını sağlamak için su sıkıntısı ve aşırı sıcaklık koruması + ultra düşük su seviyesi koruması + su kaynağı fazla mesai koruması |
| 5.3 Soğutma sistemi | Soğutma yöntemi: hava soğutma |
| Soğutma kompresörü: Çevre dostu soğutucu akışkanlı Almanya Bitzer kompresörü | |
| Soğutucu bakır boru: iç spiral K-TYPE soğutucu bakır boru | |
| Kondenser: dalga şeklindeki kanatlı tip hava soğutmalı kondenser | |
| Evaporatör: Eğim tipi FIN—TUBE evaporatör | |
| Dondurucu eleman: Orijinal ithal solenoid valf, kurutma filtresi vb. | |
| 5.4 Özellikler | Tüm sistemin boru hatları 22kg kaçak tespit testine tabi tutulur. |
| Isıtma ve soğutma sistemi tamamen bağımsızdır. | |
| Sistem, yüksek sıcaklık ve yüksek basınçlı hava akışını önleyebilir | |
| Tüm soğutma sistemi eylem programları tamamen mikrobilgisayar denetleyicisi tarafından kontrol edilir | |
|
6. Düzenleme sistemi
|
|
| 6.1 Düzenleme yöntemi |

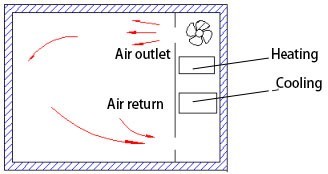

Cebri sirkülasyonlu havalandırma, denge sıcaklığı düzenleme yöntemi.Kontrol sistemi, sistem tarafından ayarlanan sıcaklık noktasına göre ısıtıcının çıkışını PID otomatik hesaplama çıkışı üzerinden kontrol eder ve sonunda dinamik bir dengeye ulaşır.
|
| 6.2 Dolaşım cihazı | Yerleşik klima odası, sirkülasyon hava kanalı ve uzun eksenel akış fanı, hava akışını iyileştirerek hava akışını ve ısıtma kapasitesini iyileştirebilir ve test odasının sıcaklık homojenliğini büyük ölçüde iyileştirebilir. |
|
7. Program kontrol sistemi
|
|
|
7.1 Denetleyici
|
TH1200-A, 7 inç PLC LCD dokunmatik programlanabilir kontrolör |
|
7.2 Ekran doğruluğu
|
0,01°C/ %0,1 Bağıl Nem |
|
7.3 Dokunmatik tip yüksek çözünürlüklü ekran
|
Sabit koşulların keyfi ayarı, program koşulları ve sertleştirme testi adı, seri numarası vb. |
|
7.4 Zaman aralığı ayarlanabilir
|
0—999H59dk |
| 7.5 Programlanabilir mod | Aynı anda, farklı koşullara sahip 120 program grubu ayarlanabilir.Herhangi bir program grubunda, 1200 bölüme ayrılabilir ve bölüm sayısının bir kısmı, döngüyü yürütmek veya herhangi bir bölüm veya grubun döngü çalışmasını gerçekleştirmek için keyfi olarak yakalanabilir. |
| 7.6 Güvenlik | Güç geri geldiğinde kalan programları yürütmeye devam edebilen ve başlatma ve makine çalışma süresini yürütmek için makine randevusu olarak kullanılabilen bir güç kesme belleği aygıtına sahiptir. |
| 7.7 Kontrol | Sıcaklık artışı ve düşüşü, eğim kontrolü, eğri kontrolü için kullanılabilir ve kendi kendini düzelten sıcaklık ve nem referans noktaları işlevine sahiptir.Manuel ayarın neden olduğu rahatlığı azaltabilen PID otomatik hesaplama işlevine sahiptir. |
| 7.8 İletişim işlevi | U disk arabirimi, RS-232 arabirimi, yanlış kullanım donanım kilidi (KİLİT), bilgisayar iletişim yazılımı sağlanır |
|
7.9 Ayar
|
Ayarlar ve tüm koşullar mikrobilgisayar tarafından otomatik olarak kilitlenir |
|
7.10 Alarm
|
Ayarlama veya çalıştırma sırasında bir hata meydana gelirse, bir uyarı sinyali sağlanacaktır. |
| 7.11 Çıktı | Denetleyici, bir sıcaklık ve nem kaydediciye bağlanabilen ve kayıt eğrileri verebilen bir kayıt sinyali bağlantı noktası çıkışına sahiptir. |
|
7.12 Arayüz
|
Standart RS-232 iletişim arayüzü, uzun iletim mesafesi ile donatılmış, kontrol ve kayıt için PC'ye bağlanabilir. |
|
8. Güvenlik koruma cihazı
|
|
| 8.1 Soğutma sistemi | 1. Kompresör aşırı ısınma koruması 2. Kompresör aşırı akım koruması 3. Kompresör yüksek ve alçak basınç koruması 4. Kompresör yağ basıncı koruması (büyük yarı hermetik kompresörler için opsiyonel) 5. Sıvı besleme sıcaklığı için aşırı sıcaklık koruması 6. Ultra yüksek basınç tahliye koruması 7. Hava soğutmalı: yoğuşmalı fan aşırı ısınma koruması |
| 8.2 Test odası |
1. Ayarlanabilir aşırı sıcaklık koruması
|
| 8.3 Diğer koruma | 1. Toplam güç faz sırası ve faz kaybı koruması (üç fazlı güç kaynağı için) 2. Aşırı yük ve kısa devre koruması 3. Kabinin birden fazla açıklığından kaynaklanan soğutma sistemi arızası alarm koruması |
|
9. Kullanım koşulları
|
Aşağıdaki koşullar kullanıcı tarafından garanti edilir |

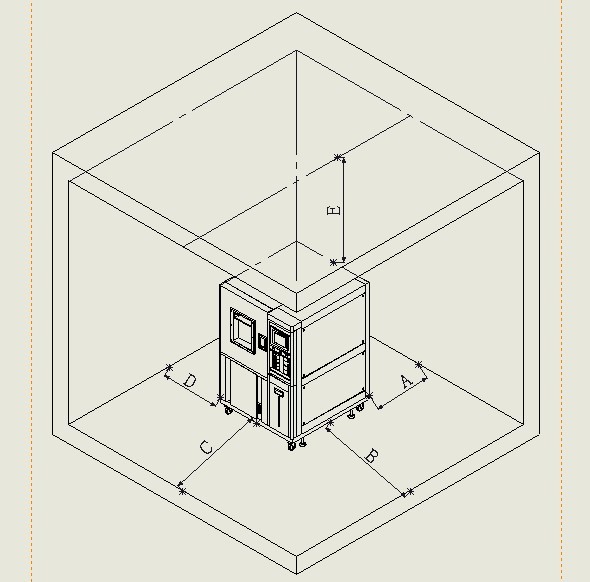

| 9.1 Kurulum yeri |
1. Zemin düz ve iyi havalandırılmış
|
| 9.2 Çevre koşulları | 1. Sıcaklık: 5 ℃ ～ 35 ℃ 2. Bağıl nem: ≤85% 3. Hava basıncı: 86kPa ～ 106kPa |
| 9.3 Güç kaynağı koşulları | AC380V güç gereksinimleri: 1. Bir adet beş damarlı (üç fazlı dört telli + koruyucu topraklama kablosu) kablo (yaklaşık 4 metre uzunluğunda) 2. Voltaj aralığı: AC 380 V 3. İzin verilen frekans dalgalanma aralığı: (50 ± 0,5) Hz 4. Koruyucu topraklama direnci 4Ω'dan azdır 5. Kullanıcının ekipmanı, kurulum sahasında karşılık gelen kapasitede bir hava veya güç anahtarıyla yapılandırması gerekir ve bu anahtar, cihaz tarafından bağımsız olarak kullanılmalıdır. |
|
9.4 Maksimum akım
|
Imaks≤100A Pmax≤26.5KW |
| 9.5 Diğerleri | Test sırasında test odasının kapısının açılması, oda içerisinde sıcaklık ve nem dalgalanmalarına neden olacaktır;kapı birden çok kez açılırsa veya uzun süre açık bırakılırsa veya test numunesi test sırasında nem yayarsa, soğutma sistemi ısı eşanjörü donabilir ve çalışmayabilir. |
Çevresel Test Odasında 6m³ Yüksek Düşük Sıcaklık Nemi Yürüyüşü hakkında herhangi bir sorunuz varsa, lütfen bize bildirin, teşekkür ederim.
