Ürün ayrıntıları:
|
| Sıklık: | 5-3000Hz | sinüs kuvveti: | 50000N |
|---|---|---|---|
| şok kuvveti: | 100000N | Soğutma yöntemi: | Hava soğutma |
| Güç kaynağı: | 3 Faz AC 380V ±%10 AC 50Hz | Azami yük: | 800kg |
| max. maks. acceleration hızlanma: | 980m/s2 | Slayt tablosu: | Özelleştirilebilir |
| Vurgulamak: | Titreşim Test Cihazları,Titreşim Test Sistemi |
||

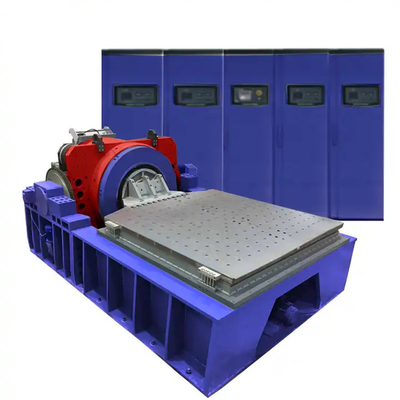

Elektromanyetik Hava Soğutmalı Yüksek Frekanslı Titreşim Test Cihazı
Sistem performansı :
Birinci dereceden rezonans frekansı yüksektir ve kullanım sıklığı geniştir Optimize edilmiş dinamik iskelet yapı tasarımı, özellikle geleneksel yapının hareketli yapı iskelet köşebentinin zayıf yapısı, iletim sertliğini arttırmak için tasarlanmıştır;kompozit sabit sargı halkası ve sargı, yapıştırıcı ve vida ile bağlanır.Tel döngü, deliğin yeni yapısını geliştirir ve sargının sertliğini artırır.Uluslararası benzer ürünleri aşan, hareketli bobinin birinci dereceden ortak titreşim frekansını önemli ölçüde geliştirdi.
Yüksek dinamik sargı sargı güvenilirliği Orijinal dinamik sargı takviye halkasının yeni yapısı ve yeni teknolojisi, yüksek itme, yüksek ivmeli titreşim, darbe ve yüksek sıcaklık ortamında hareketli bobin sargısının titreşim direnci güvenilirliğini önemli ölçüde artırır.
Yüksek hava soğutma verimliliği Yenilikçi elektrikli masa soğutma hava kanalı tasarımı: geliştirilmiş hava giriş yapısı, üst manyetik halka, dairesel delik tipi hava girişinin yerini uzun oluk tipi hava girişi ile değiştirir;uyarma bobini petek hava geçişini benimser ve orta manyetik halka çift hava akış tipi rüzgarı benimser Ray ve alt manyetik halka, soğutma etkisini önemli ölçüde artıran kama şeklindeki bir hava kanalı gibi yeni bir yapıyı benimser.
Soğutucu fan:
Soğutma fanı, benzersiz bir hava kanalına ve diğer yapısal tasarıma sahiptir ve fan, iyi bir soğutma etkisine ve düşük gürültüye sahiptir.
Yatay ve dikey test:

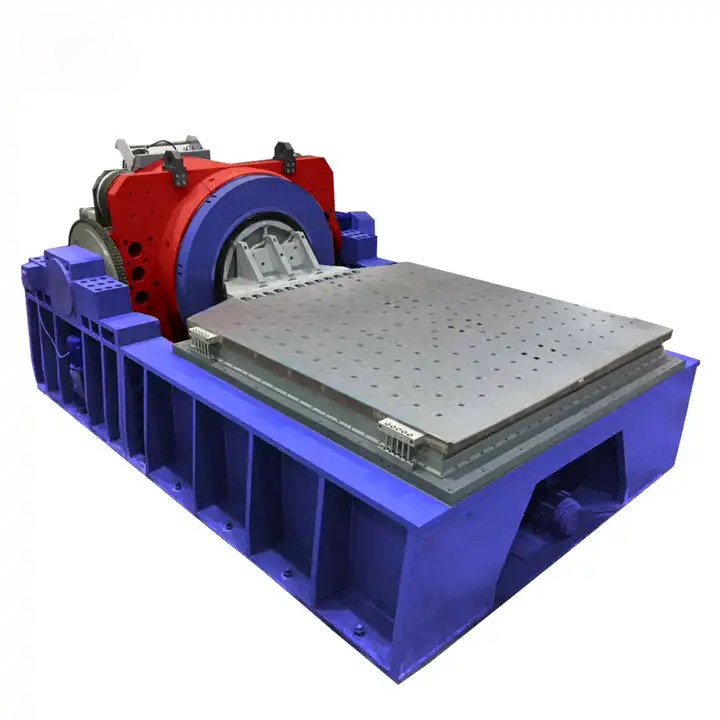

Yatay kızaklı elektrikli vibrasyon masası, yatay ve dikey testler için kullanılabilir.İki yön arasında geçiş yapmak basittir ve çevirmesi kolaydır.
IGBT modülünü benimseyin:
Amplifikatörler, yüksek kararlılık ve güvenilirlik için güvenilir MOSFET ve IGBT modüllerine sahiptir.
Güvenlik performansı:
Ürün, Avrupa standardı test gereksinimlerini karşılar ve acil durumlara etkili bir şekilde yanıt vermek için güç amplifikatörüne bir acil durdurma anahtarı takılır.ABD UL ve CE güvenlik gereksinimlerini karşılar.
| Öğe | Şartname |
| Elektro-dinamik titreşim üreteci sistemi | |
| Sinüzoidal altında Nominal Kuvvet (tepe noktası) | 32KN |
| Darbe itişi | 64KN |
| Frekans aralığı | 200Hz |
| Sürekli yer değiştirme | 59 mm sayfa |
| Darbe yer değiştirmesi | 59 mm sayfa |
| Maksimum anma hızı (günah zirvesi) | 2 m/sn |
| Maksimum İvme (günah) | 0,53 m/s² |
| hareketli bobin çapı | 445 mm |
| İzin verilen tarafsız yük torku | 300 N•m |
| Hareketli parçaların eşdeğer kütlesi | 301 gr |
| Eksenel titreşim izolasyon frekansı | 2,5Hz |
| Numune için maksimum yük | 500 kilo |
| Manyetik akı kaçağı | <10 gauss |
| Dikey titreşim test cihazı boyutu | 4505×2500×840 mm(L*W*H, paketsiz) |
| Dikey titreşim test cihazı ağırlığı | Yaklaşık 5800 kg (paketsiz) |
| Güç amplifikatörü | |
| Maksimum çıkış gücü | 32 kVA |
| S/N (Sinyal-gürültü Oranı) s-/N | ≥65 dB |
| Nominal çıkış gerilimi | 100V |
| Dönüşüm verimliliği | ≥90% |
| Sistem koruması | Çıkış aşırı voltajı, çıkış aşırı akışı, amplifikatör aşırı sıcaklık, titreşim tablosu aşırı yer değiştirme, yatay kayma yer değiştirme, soğutma sistemi arızası, çıkış gücü düşük voltaj, amplifikatör ünitesi arızası, uyarma güç arızası, üç fazlı güç kaynağı arızası vb. |
| Güç amplifikatörü boyutu | 1720*1200*850 mm (L*W*H, paketsiz) |
