Ürün ayrıntıları:
|
| Dikey Titreşim Test Cihazı Ağırlığı: | Yaklaşık 5800kg | Şok Nabzı: | sinüs |
|---|---|---|---|
| Tip: | 3 eksenli titreşim | Güç: | Elektronik |
| Maksimum Hızlanma: | 30MM | Frekans aralığı: | 200Hz |
| Soğutma: | Hava soğutma | anahtar kelime: | Titreşim Test Cihazı |
| Vurgulamak: | Titreşim Test Cihazı,Titreşim Test Cihazı |
||

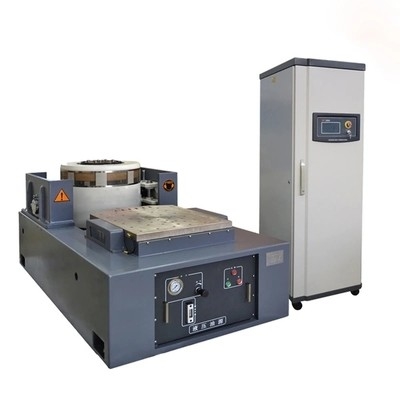

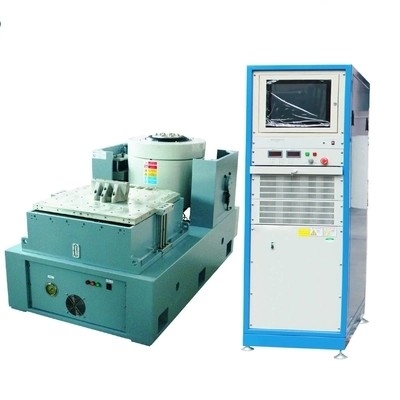

32 KVA Entegre Titreşim Dayanıklılık Test Cihazı 3 Eksen Patlama Korumalı
Titreşim kontrol sisteminin avantajı:
A. Uzun yıllara dayanan teknoloji birikimi ve mükemmel kontrol teknolojisi ile uluslararası ana akım dijital titreşim kontrol cihazı seviyesine sahip ilk yerli üretim, pazar 5000'den fazla ünite kurmuştur;
B. Kapalı döngü kontrolü, DSP işlemcisi tarafından gerçekleştirilir ve PC, kontrol sisteminin gerçek zamanlı ve yüksek verimliliğini sağlayan kontrol döngüsünden bağımsızdır.
C. Dinamik aralığı 120dB'den büyük olan 24-bit ADC ve DAC,32 kayan Noktalı DSP için düşük gürültülü Tasarım süreci.
D. Stokastik kontrolün dinamik aralığı 90dB'den daha büyüktür.
E. Sinüzoidal kontrol edilebilir frekans aralığı 10.000 Hz, rastgele kontrol edilebilir frekans aralığı 20000Hz.
F. Rastgele testteki spektral çizgi sayısı 6400 çizgiye kadar çıkabilir.
G. Her türlü titreşim testini kolayca tamamlamanıza yardımcı olacak 13 tip kontrol işlevi.
H. Sinüzoidal artı rasgele destek geniş bantlı harici sinüs.
I. Test cihazlarının, test parçalarının ve sallama masasının güvenliğini en üst düzeye çıkarmak için 20'ye kadar güvenlik kontrolü ve birbirine geçme ayarı
teçhizat.
J. PC yazılımı, Windows işletim sistemine dayalıdır, grafik arayüz, zengin pencere, imleç tipi, yazı tipi, renk vb. kolayca değiştirilebilir.
K. Profesyonel test raporları, test tamamlandıktan sonra Word, PDF ve doğrudan yazdırmayı destekleyen bir biçimde otomatik olarak oluşturulabilir.
| Öğe | Şartname |
| Elektro-dinamik titreşim üreteci sistemi | |
| Sinüzoidal altında Nominal Kuvvet (tepe noktası) | 32KN |
| Darbe itişi | 64KN |
| Frekans aralığı | 200Hz |
| Sürekli yer değiştirme | 59 mm sayfa |
| Darbe yer değiştirmesi | 59 mm sayfa |
| Maksimum anma hızı (günah zirvesi) | 2 m/sn |
| Maksimum İvme (günah) | 0,53 m/s² |
| hareketli bobin çapı | 445 mm |
| İzin verilen tarafsız yük torku | 300 N•m |
| Hareketli parçaların eşdeğer kütlesi | 301 gr |
| Eksenel titreşim izolasyon frekansı | 2,5Hz |
| Numune için maksimum yük | 500 kilo |
| Manyetik akı kaçağı | <10 gauss |
| Dikey titreşim test cihazı boyutu | 4505×2500×840 mm(L*W*H, paketsiz) |
| Dikey titreşim test cihazı ağırlığı | Yaklaşık 5800 kg (paketsiz) |
| Güç amplifikatörü | |
| Maksimum çıkış gücü | 32 kVA |
| S/N (Sinyal-gürültü Oranı) s-/N | ≥65 dB |
| Nominal çıkış gerilimi | 100 volt |
| Dönüşüm verimliliği | ≥90% |
| Sistem koruması | Çıkış aşırı voltajı, çıkış aşırı akışı, amplifikatör aşırı sıcaklık, titreşim tablosu aşırı yer değiştirme, yatay kayma yer değiştirme, soğutma sistemi arızası, çıkış gücü düşük voltaj, amplifikatör ünitesi arızası, uyarma güç arızası, üç fazlı güç kaynağı arızası vb. |
| Güç amplifikatörü boyutu | 1720*1200*850 mm (L*W*H, paketsiz) |
| Dikey serpme masası | |
| Masa boyutu | 1100*1100mm |
| Malzeme | Alüminyum alaşım |
| Üst çalışma frekansı | 500Hz (Sinüs) |
| Fan | |
| fan gücü | 15 kw |
| Üfleme oranı | 22 m3/dk |
| Titreşim denetleyicisi | |
| Ana bilgisayar donanımı | 2 analog voltaj/IEPE/elektrik şarjı/TEDS (isteğe bağlı olabilir) giriş kanalı, dahili 24 bit ADC ve IEPE sabit akım kaynağı ve kanal başına şarj amplifikatörü, 32 bit kayan noktalı DSP işlemci, 1 analog voltaj çıkış kanalı, 24 DAC çözünürlük;sağlam acil durdurma düğmesi ve topraklama terminali ile şasi tasarımı; |
| Kontrol yazılımı | * Rastgele kontrol: 1-5000hz bant genişliğini test edin, çok kanallı kontrol stratejisini, rastgele kanal limiti (çentik) kontrolünü vb. destekleyin. |
| * Sinüs kontrolü: Sabit frekans, adımlama, süpürme sinüsü dahil olmak üzere 1-5000hz bant genişliğini test edin, çok kanallı kontrolü destekleyin strateji, sinüzoidal kanal sınırı (çentik) kontrolü, harmonik distorsiyon ölçümü. |
|
| * Tipik etki: uluslararası standartlara göre elektromanyetik gereksinimleri destekler. | |
| * Rezonans arama ve ikamet | |
| Hızlanma sensörü | |
| ana bilgisayar donanımı | Hassasiyet 30 adet/g, frekans tepkisi 0,5-7000hz, mesafe 500g, ağırlık 10g, yandan çıkış, 6 metre uzunluğunda özel düşük gürültü kablo;sıcaklık aralığı -40°~160° |
| Bilgisayar | |
| modeli | LENOVO M4500 |
| Yapılandır | I3-4170-3.7GHz/DDR3-4GB/500GB/17 inç |
Başvuru:
Elektromanyetik titreşim masası, savunma, havacılık, uzay, iletişim, elektronik, otomobil, ev aletleri ve diğer sektörlerde yaygın olarak kullanılmaktadır.Bu tip ekipman, erken arızaları keşfetmek, gerçek çalışma koşullarını simüle etmek ve yapı mukavemeti testi için kullanılır, ürün uygulaması geniştir, uygulama genişliği açıktır, test etkisi dikkate değer ve güvenilirdir.Sinüs dalgası, FM, süpürme, programlanabilir, frekans çarpanı, logaritma, maksimum hızlanma, genlik modülasyonu, zaman kontrolü, tam işlevli bilgisayar kontrolü, basit sabit hızlanma/sabit genlik.3 aylık test, istikrarlı performans, güvenilir kalite çalıştırmak için sürekli başarısızlık nedeniyle ekipman.
Müşteri Destek Hizmetleri:
Ø Kurulum
Ø Eğitim (Müşteri çalışanlarının eğitimi)
Ø Kalibrasyon
Ø Önleyici bakım
Ø Yedek parçalar
Ø Telefon veya internet üzerinden yardım
Ø Yerinde teşhis ve onarım/çevrimiçi teşhis ve onarım
