Ürün ayrıntıları:
|
| sinüs itme: | 600kgf | Sürekli Yer Değiştirme: | 51mm |
|---|---|---|---|
| Maksimum hızlanma: | 981m/s2 | Eksantrik Mona İzin Ver: | >190N.m |
| Frekans aralığı: | 5～2000Hz | Maximum Speed: | 2m/s |
| Hareketli Bobin Çapı: | Φ150mm | maksimum yük: | 120Kg (müşteri Talebi 45Kg) |
| Vurgulamak: | Titreşim Test Cihazı,Titreşim Test Cihazı |
||

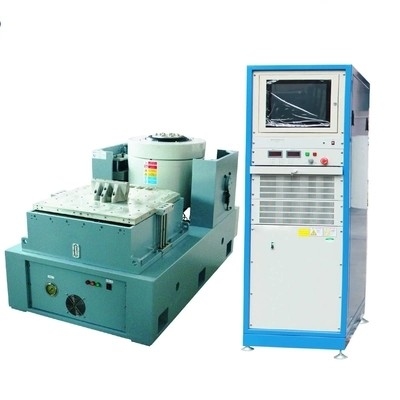

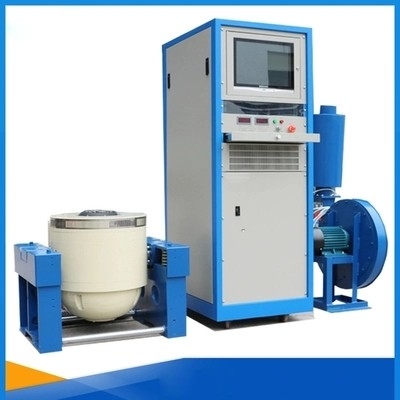

OEM Dikey / Yatay Titreşim Test Tablosu Amplifikatör Çıkışı 8kVA
Yüksek birinci dereceden rezonans frekansı ve geniş kullanım frekansı:
Armatür iskelet yapısının tasarımını optimize edin, özellikle geleneksel armatür yapısının iskelet kuvvet iletim açısı plakası gibi zayıf bağlantıların tasarımını güçlendirin, bu da kuvvet iletim sertliğini etkili bir şekilde geliştirir.Halka silindirin yeni yapısı, tutkal deliğini güçlendirir ve sargının sertliğini artırır.Uluslararası benzer kaliteyi aşan hareketli bobinin birinci dereceden rezonans frekansını önemli ölçüde artırdı
Armatür sargısının yüksek güvenilirliği:
Armatür sargı takviye halkasının orijinal yeni yapısı ve yeni süreci, büyük itme, yüksek ivmeli titreşim, şok ve yüksek sıcaklık çalışma ortamında armatür sargısının titreşim direnci güvenilirliğini önemli ölçüde artırır.
Yüksek verimli hava soğutması:
Yenilikçi soğutma havası tüneli tasarımı: geliştirilmiş hava giriş yapısı, üst manyetik halka, dairesel delik tipi hava girişinin yerini alır;uyarma bobini petek hava geçişini benimser ve orta manyetik halka, çift hava akış tipi rüzgarı benimser. Palet ve alt manyetik halka, soğutma etkisini önemli ölçüde artıran kama şeklindeki bir hava kanalı gibi yeni bir yapıyı benimser.
.Sinüzoidal titreşim testi:
Sinüs titreşim testi kontrol parametreleri esas olarak frekans ve genlik olmak üzere ikidir.Frekans değişimine ve değişmeze göre sabit frekans ve süpürme ikiye bölünür.Sabit frekans testi esas olarak aşağıdakiler için kullanılır:
A) Rezonans frekansı işleme: Görünen rezonans frekansının frekansında bulunan ürünün titreşim frekansı, rezonans titreşimine ürün direncini değerlendirmek için titreşim genliğinin titreşim parametrelerinin hükümleri.
B) Sabit frekans işleme direnci: Titreşim frekansının ortam koşullarını kullanan bilinen üründe, titreşim testinin sıklığını belirlemek için kullanılabilir, amaç, ürünü titreşime dayanmak için belirli bir risk frekansında değerlendirmektir.
Sistem Performansı parametreleri
| titreşim tablosu | |
| sinüs itme | 600kgf |
| Rastgele itme | 600kgf |
| Darbe itişi | 1200kgf |
| Frekans aralığı | 5～2000Hz |
| Devam eden yer değiştirme | 51mm |
| Yer değiştirmenin etkisi | 51mm |
| Azami hız | 2 m/sn |
| Maksimum hızlanma | 981m/s2 |
| Hareketli bobin çapı | Φ150mm |
| Eksantrik ana izin ver | >190N.m |
| Yük bağlantı noktası | 6 puan |
| Hareketli parçaların eşdeğer kütlesi | 6kg |
| Tezgah vida boyutu (standart) | M8 |
| Vida yerleşim tablosu (çap, çevre) | Φ100mm üzerinde 8, Φ200mm üzerinde 8. |
| Eksenel izolasyon frekansı | <3Hz |
| maksimum yük | 120Kg (müşteri talebi 45Kg) |
| Manyetik akı kaçağı | <1mT |
| Boyutlar (ambalajsız)(U×G×Y) | 1600mm×985mm×850mm |
| Titreşim tablası Ağırlık | 1850kg |
| Amplifikatör çıkışı | 8 kVA |
| SNR | >65dB |
| Sistem koruması | Güç amplifikatörünün tamamında şunlar bulunur: Şebeke aşırı voltajı, düşük voltaj güç şebekesi fazı, mantıksal arıza, güç modülü koruması, güç modülü sıcaklığı, çıkış aşırı akımı, çıkış aşırı voltajı, güç kaynağı, yer değiştirme birimleri, üniteler vücut sıcaklığı, harici bağlantı, vb. koruma devresi, ne zaman herhangi bir arıza oluşursa, çıkışı, sesli ve ışıklı alarmı kapatın.Yukarıdaki korumaya ek olarak, tolerans korumasının RMS değerleri, acil durdurma cihazları gibi çalışmayı iyileştirme gibi koruyucu bir işlevi de vardır. |
| Nominal çıkış gerilimi | 120 Vrms |
| Amplifikatör verimliliği | >%95 |
| Fan | |
| Güç | 0,75 kW |
| Hava akışı | 0.3m3/s |
| kanal çapı | 120mm |
| Basınç | 0,048kgf/cm2 |
| Dikey uzatma masası | |
| Masa boyutu | 600mm×600mm |
| eşdeğer kütle | 23kg |
| Üst frekans | 2000Hz |
| Tezgah Malzemeleri | Alüminyum |
| yatay slayt | |
| Masa boyutu | 600mm×600mm |
| Kalınlık | 30mm |
| tezgah ağırlığı | 36kg |
| Sıklık | 2000Hz |
| Rulman numarası | 1 |
| Rulman ağırlığı | 0.58kg |
| Bağlayıcı Ağırlığı | 1.4kg |
| Maksimum Yük | 300kg |
| Tezgah Malzemeleri | Alüminyum |
