Ürün ayrıntıları:
|
| sinüs itme: | 600kgf | Sürekli Yer Değiştirme: | 51mm |
|---|---|---|---|
| Maksimum hızlanma: | 981m/s2 | Eksantrik Mona İzin Ver: | >190N.m |
| Frekans aralığı: | 5～2000Hz | Azami hız: | 2 m/sn |
| Hareketli Bobin Çapı: | Φ150mm | Maximum Load: | 120Kg (customer Request 45Kg) |
| Vurgulamak: | Titreşim Test Cihazı,Titreşim Test Cihazı |
||

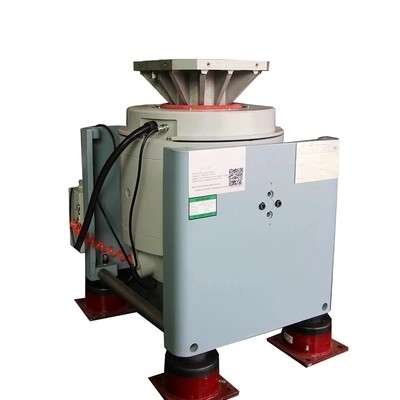

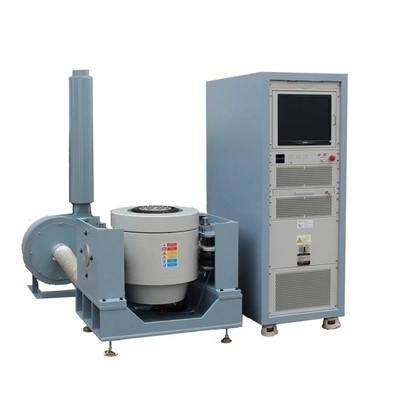

OEM Dikey / Yatay Titreşim Test Cihazı Amplifikatör Çıkışı 8kVA
Dikey Titreşim Güvenilirlik Testi:
Güç amplifikatörüne sinyal kaynağı çıkışının titreşim denetleyicisi aracılığıyla, sinyalle güçlendirilir ve ardından titreşim tablası gövdesine girilir, uyarma kaynağı üretilir, numunenin gerçek durumunu dikey titreşim testine göre simüle edin;Uyarma kaynağına ve yüksek derecede tesadüf hedef spektrumuna ulaşmak için ivme sensörü sinyali edinimi ve Titreşim kontrol cihazına giriş, çıkış sinyali ve geri besleme sinyali istifleme hesaplaması yoluyla.Sistem, numunenin titreşim testini, test numunesinin titreşim dayanıklılığını, bütünlüğünü vb. tamamlamak için sinyal hedef spektrumu tarafından verilir.
Rastgele titreşim testi:
Gerçek çevresel gereksinimlere göre rastgele titreşim testi aşağıdaki türlerdir: geniş bant rastgele titreşim testi, dar bant rastgele titreşim testi, geniş bant rastgele artı bir veya birkaç sinüzoidal sinyal, geniş bant rastgele artı bir veya birkaç dar bant rastgele.İlk ikisi randomize denemelerdir, son ikisi karışık tipte olup, randomize denemeler olarak da sınıflandırılabilir.Stokastik kontrol, Gauss rasgele sinyallerini sürekli olarak çıkarmak için transfer fonksiyonu eşitleme yöntemini kullanır ve hızlı bir şekilde gerçek zamanlı, doğru kapalı döngü kontrolü gerçekleştirir.Yerleşik uyarlamalı kontrol algoritması, sistemin doğrusal olmamasına hızlı tepki verebilir.Rastgele kontrol aynı zamanda özellikle güvenilirlik geliştirme testleri için tasarlanmış basıklık kontrol fonksiyonları sağlar.Elektrikli sallama tablasının çalışma prensibi, elektromanyetik kuvvet tarafından manyetik alanda hareket eden akım taşıyan iletkenin amperometrik yasasına dayanmaktadır.
.Sinüzoidal titreşim testi:
Sinüs titreşim testi kontrol parametreleri esas olarak frekans ve genlik olmak üzere ikidir.Frekans değişimine ve değişmeze göre sabit frekans ve süpürme ikiye bölünür.Sabit frekans testi esas olarak aşağıdakiler için kullanılır:
A) Rezonans frekansı işleme: Görünen rezonans frekansının frekansında bulunan ürünün titreşim frekansı, rezonans titreşimine ürün direncini değerlendirmek için titreşim genliğinin titreşim parametrelerinin hükümleri.
B) Sabit frekans işleme direnci: Titreşim frekansının ortam koşullarını kullanan bilinen üründe, titreşim testinin sıklığını belirlemek için kullanılabilir, amaç, ürünü titreşime dayanmak için belirli bir risk frekansında değerlendirmektir.
Sistem Performansı parametreleri
| titreşim tablosu | |
| sinüs itme | 600kgf |
| Rastgele itme | 600kgf |
| Darbe itişi | 1200kgf |
| Frekans aralığı | 5～2000Hz |
| Devam eden yer değiştirme | 51mm |
| Yer değiştirmenin etkisi | 51mm |
| Azami hız | 2 m/sn |
| Maksimum hızlanma | 981m/s2 |
| Hareketli bobin çapı | Φ150mm |
| Eksantrik ana izin ver | >190N.m |
| Yük bağlantı noktası | 6 puan |
| Hareketli parçaların eşdeğer kütlesi | 6kg |
| Tezgah vida boyutu (standart) | M8 |
| Vida yerleşim tablosu (çap, çevre) | Φ100mm üzerinde 8, Φ200mm üzerinde 8. |
| Eksenel izolasyon frekansı | <3Hz |
| maksimum yük | 120Kg (müşteri talebi 45Kg) |
| Manyetik akı kaçağı | <1mT |
| Boyutlar (ambalajsız)(U×G×Y) | 1600mm×985mm×850mm |
| Titreşim tablası Ağırlık | 1850kg |
| Amplifikatör çıkışı | 8 kVA |
| SNR | >65dB |
| Sistem koruması | Güç amplifikatörünün tamamında şunlar bulunur: Şebeke aşırı voltajı, düşük voltaj güç şebekesi fazı, mantıksal arıza, güç modülü koruması, güç modülü sıcaklığı, çıkış aşırı akımı, çıkış aşırı voltajı, güç kaynağı, yer değiştirme birimleri, üniteler vücut sıcaklığı, harici bağlantı, vb. koruma devresi, ne zaman herhangi bir arıza oluşursa, çıkışı, sesli ve ışıklı alarmı kapatın.Yukarıdaki korumaya ek olarak, tolerans korumasının RMS değerleri, acil durdurma cihazları gibi çalışmayı iyileştirme gibi koruyucu bir işlevi de vardır. |
| Nominal çıkış gerilimi | 120 Vrms |
| Amplifikatör verimliliği | >%95 |
| Fan | |
| Güç | 0,75 kW |
| Hava akışı | 0.3m3/s |
| kanal çapı | 120mm |
| Basınç | 0,048kgf/cm2 |
| Dikey uzatma masası | |
| Masa boyutu | 600mm×600mm |
| eşdeğer kütle | 23kg |
| Üst frekans | 2000Hz |
| Tezgah Malzemeleri | Alüminyum |
| yatay slayt | |
| Masa boyutu | 600mm×600mm |
| Kalınlık | 30mm |
| tezgah ağırlığı | 36kg |
| Sıklık | 2000Hz |
| Rulman numarası | 1 |
| Rulman ağırlığı | 0.58kg |
| Bağlayıcı Ağırlığı | 1.4kg |
| Maksimum Yük | 300kg |
| Tezgah Malzemeleri | Alüminyum |
Müşteri Destek Hizmetleri:
Ø Kurulum
Ø Eğitim (Müşteri çalışanlarının eğitimi)
Ø Kalibrasyon
Ø Önleyici bakım
Ø Yedek parçalar
Ø Telefon veya internet üzerinden yardım
Ø Yerinde teşhis ve onarım/çevrimiçi teşhis ve onarım
