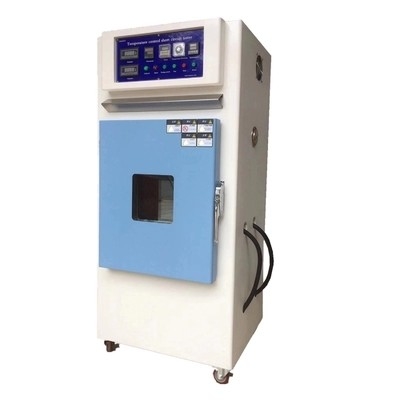

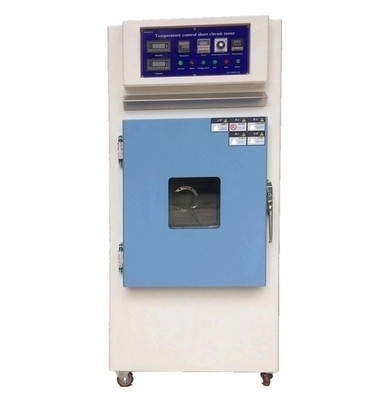

Dokunmatik Ekran Pil Yanma Test Cihazı Pil Test Cihazları

Giriiş:

Kısa devre test cihazı, UL1642,UN38.3,IEC62133,GB/T18287,GB/T 31241-2014, vb. standartlarını karşılayan pilin harici kısa devresini simüle etmek için PID otomatik kontrolünü benimser. Kırmızı bakır kontaktör, koruma cihazı olarak anahtar elemanı ve termik röle.Devre kesici kapatıldığında, test edilen pilin devresi kısa devre olur ve güçlü kısa devre akımı tüm devreden geçer.Verilerin işlenmesinden sonra, Hall elemanı tarafından algılanan pil yüzey sıcaklığı, voltaj ve akım sinyalleri bilgisayar tarafına gönderilir ve yazılım sürekli olarak pil voltajı, akım ve yüzey sıcaklığı değişikliklerini kaydeder.Kısa devre test cihazı, tüm devrenin (devre kesici, kablo ve bağlantı cihazı dahil) 80 ± 20 m Ω direncine uygun olmalıdır ve her devre, tepe değeri 2000A olan kısa devre akımına dayanabilir.

Kısa devre durdurma modu seçilebilir: 1. Kısa devre süresi;2. Batarya yüzey sıcaklığı;

Özellikler:

1. DC çalışma voltajını uzun bir mesafede 100V'a bağlayın ve ayırın;

2. Anma çalışma akımı 2000A'dır, seri manyetik üfleme uzunlamasına bölmeli seramik ark söndürme kapağının ark söndürme sistemi ile donatılmıştır;

3. Elektromanyetik sistem ve ana kontak ark söndürme sistemi sırasıyla kurulum kaide çerçevesine sabitlenir,

Açısal dönüş ve çift sargılı emme bobini ile yendi elektromanyetik sistemi benimser ve dönen kenar açısı Yerine baskı kenarı cihazını ekler.Ana kontak bakırdan yapılmıştır.Temas direnci düşüktür ve reaksiyon hızı hızlıdır;

4. Kontaktör güvenilir çalışma, güvenlik, uzun hizmet ömrü ve uygun bakım özelliklerine sahiptir.

5. Kendinden kilitleme ve kilitleme işlevleri, güçlü parazit önleme özelliği ve uzun hizmet ömrü ile güvenilir ve kararlı çalışma;
