Ürün ayrıntıları:
|
| Darbe Gerilimi: | AC 1kv/1.2-50us (Tepe) Lmin | Nominal Test Akımı: | ≥10000A |
|---|---|---|---|
| Gerilim toplama aralığı: | 0-1000v | Voltaj Çözünürlüğü: | 0.01V |
| Maksimum Çalışma Akımı Süresi: | ≥10ms5,5. | Sıcaklık Edinim Doğruluğu: | ≤±1.5ºC |
| Marka adı: | GSKA | Sertifika: | CE SGS ROHS UL CE |
| Vurgulamak: | Çevresel Nem Odası,Nem Test Odası |
||

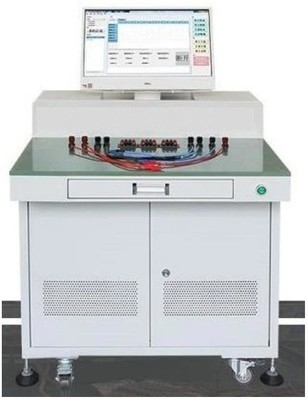

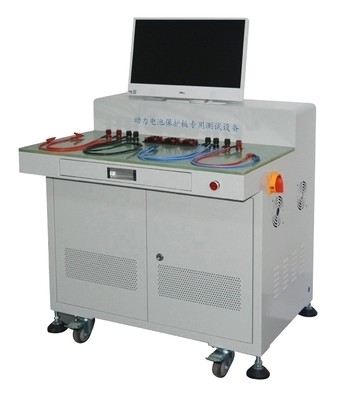

Lityum Pil için AC 1KV Darbe Gerilimi Kısa Devre Test Cihazı
Ürün kullanımı:
Pil paketi kısa devre ekipmanı, temel olarak güç pil hücrelerinin, monomerlerin, modüllerin, PACK seviyesindeki pil paketlerinin ve yeni enerji projelerinin yapısal parçalarının güvenlik doğrulama testi için kullanılır.Pillerin güvenlik performansını değerlendirmek için kullanım, taşıma ve depolama sırasında pil hücrelerinin, hücrelerin, modüllerin ve PAKET düzeyindeki pil paketlerinin kısa devre durumunu simüle edin.Laboratuvarda pil paketlerinin veya sistemlerinin gerçek kullanımını sunun, sorunları bulun ve çözün, ürün tasarımını optimize edin ve ürün kalitesini iyileştirin
Ürün kullanma kılavuzu:
1. Pil paketi kısa devre ekipmanı uygulaması: Esas olarak güç pil hücrelerinin, monomerlerin, modüllerin, PACK'in ve diğer pil paketlerinin ve yeni enerji projelerinin yapısal parçalarının güvenlik doğrulama testi için kullanılır.Pilin güvenlik performansını değerlendirmek için kullanım, nakliye ve depolama sırasında pil hücrelerinin, monomerlerin, modüllerin ve PACK pil paketlerinin kısa devre durumunu simüle edin.Laboratuvarda pil paketlerinin veya sistemlerinin gerçek kullanımını sunun, sorunları bulun ve çözün, ürün tasarımını optimize edin ve ürün kalitesini iyileştirin.
2. Pil takımı kısa devre ekipmanı, bir kısa devre kontrol kutusu, bir vakumlu ark söndürme cihazı, bir kısa devre terminal kablosu, bir veri toplama sistemi ve veri analizi için bir bilgisayardan oluşur.
Pil takımı kısa devre ekipmanı tasarımına genel bakış:
Kısa devre ekipmanı, çeşitli akü kısa devre testi standartlarının gerekliliklerine göre tasarlanmıştır, yani CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642 Qc/T 743 ve "863i Plan" Enerji Tasarruflu ve Yeni Enerjili Araç Ana Projelerini karşılar - 2008 EV Lityum İyon Güç Pil Performans Testi Spesifikasyonları ve diğer standartlar;kısa devre cihazları, testin maksimum kısa devre akımını elde etmek için <5m veya >5m2&<10m veya >10m2&<20m veya >40m&<50m veya >80m&100m2 standardına göre dahili direnç aralığını karşılamalıdır;Kısa devre cihazının devre tasarımı, 16000A'lık büyük bir akımın etkisine de dayanabilir, bu nedenle endüstriyel sınıf mekanik emmeyi seçiyoruz
standardı yerine getirin:
1. CB31467.3 "Elektrikli araçlar için lityum iyon pil paketleri ve sistemleri No. 3: Güvenlik gereksinimleri ve test yöntemleri"
2.CB/T 31485-2015 "Elektrikli Araçlar için Güç Pilleri için Güvenlik Gereksinimleri ve Test Yöntemleri"
QC/ T 743-2006 "Elektrikli araçlar için lityum-iyon piller"
CB/T 18332-2015 "Elektrikli Araçlar için Çinko Hava Pilleri"
5. Ji 2580-2013 "Elektrikli Araç Akü Güvenlik Standartları"
6. SAND99-0497 "Amerikan Otomotiv Güç Akü Testi Standardı"
7. SAE J2464 "Elektrikli ve Hibrit Elektrikli Araç Şarj ve Enerji Depolama Güvenliği ve Kötüye Kullanım Testi"
8. SAE J2929-2013 "Elektrikli ve Hibrit Araç Tahrik Batarya Sistemleri için Güvenlik Standardı."Lityum bazlı şarj edilebilir pil" ve
diğer test standartları
| Teknik parametre | |
| Darbe gerilimi | AC 1kv/1.2-50us (en yüksek) lmin |
| Eylem özellikleri | Soğuk durum çekme gerilimi %66Us |
| Soğuk serbest bırakma voltajı kovası %30Us,*%5Us | |
| Aksiyon zamanı | Çekme süresi/bırakma süresi: 20ms |
| Maksimum çalışma akımı süresi | ≥10ms5,5. |
| Voltaj toplama aralığı | 0-1000v |
| Voltaj çözünürlüğü | 0.01v |
| Gerilim ölçüm doğruluğu | ±%0,5 (tam ölçek) |
| Voltaj ayar kanalı | Kanallar arasında izole edilmiş standart 1 kanal, genişlemeyi destekleyebilir |
| Nominal test akımı | ≥10000A |
| Maksimum çalışma akımı | ≥15000A |
| Maksimum darbe akımı | ≥16000A |
| Mevcut alım aralığı | 0-15000A |
| Akım ölçüm doğruluğu | 1000A-15000A, doğruluk ±%0,5'tir |
| Geçerli çözünürlük | 0.1A |
| Mevcut edinme kanalı | Kanallar arasında izole edilmiş standart 1 kanal, genişlemeyi destekleyebilir |
| Sıcaklık toplama aralığı | -200-1350ºC |
| Sıcaklık toplama doğruluğu | ≤±1.5ºC |
| sıcaklık toplama kanalı | Kanallar arasında izole edilmiş standart 12 kanal, genişlemeyi destekleyebilir |
| Veri toplama sıklığı | 7.19.1.10mslhr, 19 tür ayarlanabilir (test kanalı birden fazla ise Aynı anda 15 kanal, alım frekansı şu şekilde ayarlanabilir: 20 ms-1 saat) |
| 7.19.2.Veri toplama sıklığının yüksek olması nedeniyle, veriler okunur ve cihaz tarafından gerçek zamanlı olarak kaydedilen gerçek verilerle tutarlı olabilir |
|
| Çalışma zamanı kayıt doğruluğu | ≤±0,1% (tam ölçek) |
| Test verisi | Voltaj/akım/sıcaklık verileri kontrolde görüntülenir ve kaydedilir gerçek zamanlı yazılım ve voltaj/akım/sıcaklık/zaman eğrisi otomatik olarak çizilmiş |
| kontrol etmenin yolu | Uzaktan dokunmatik ekran kontrolü + uzaktan kumanda + bilgisayarı kullanma (veriler için analiz ve video izleme) |
| kısa devre | Mekanik çekme (kontaktör pnömatik çekme, senkron zorunlu ayırma bağlantısı kesildiğinde cihaz) + vakumlu ark söndürme cihazı |
| Kısa devre kesme durumu | Voltaj ve zaman parametreleri ayarlanarak kısa devre durdurulabilir |
| Cihaz devre direnci | <5m,>5m&<10m,>10m&<20m,>40m&<50m,>80m&<100m, karşılık gelen nominal test akımları sırasıyla 10000A, 10000A, 5000A, 5000A, 3000A'yı karşılar. Cihazın içindeki ve dışındaki elektrikli bileşenleri + dahili içerir kablonun direnci + armatürün iç direnci. |
| Kısa devre terminal kablolaması | <5m,>5m&<10m,>10m&<20m,>40m&<50m,>80m&<100m, her biri 1 çift, Yanlış ipin uzunluğu 6 metreden az değildir ve toplamda 5 çift vardır. Cihazın çıkış ucundaki yumuşak bakır telin kesit alanı, 2000mm²'den az |
| Kısa devre iç direnci anahtarlama modu | Manuel anahtarlama, kısa devre terminal telinin bir ucu bir uçtur, kontaktörün vida deliklerine cıvatalarla sabitlenebilen ve diğer uç, doğrudan kenetlenebilen bakır terminalli bir pil kıskacıdır. pilin artı ve eksi kutupları değiştirilerek değiştirilebilir sadece sabitleme cıvatalarını çıkarmak |
| Kısa devre testi tepki süresi (kısa devre tamamen kapanmaya başlar) |
≤10ms |
| mekanik ömür | 300.000 kez |
| elektrik ömrü | 50.000 kez |
| uzaktan kumanda mesafesi | Katı bariyer yok 10m |
| kısa devre süresi | 0-9999H59M59S ayarlanabilir |
