Ürün ayrıntıları:
|
| Main Unit Dimension (mm): | 960×620×2100 | indüksiyon yöntemi: | Hassas yük hücresi (sensör) |
|---|---|---|---|
| Ağırlık: | 100-500Kg | Güç kaynağı: | AC220V |
| Uzama Doğruluğu: | 0,001 mm | Operasyon Yöntemi: | Bilgisayar Kontrolü |
| Menşe yeri: | Dongguan Çin | Marka adı: | GSKA |
| Vurgulamak: | Çekme Test Cihazı,Üniversal Test Cihazı |
||

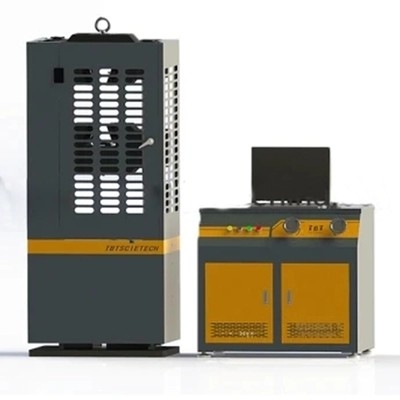

ASTM ile PC ekran servo çelik çubuk çekme mukavemeti evrensel test makinesi
Ürün Açıklaması:
Test makinesi esas olarak metalin çekme testi, sıkıştırma testi ve eğme testi için ve ayrıca beton ve taş gibi metal olmayan sıkıştırma testi için tasarlanmıştır.eğer uygunsa
jig temin edildiğinden, ilgili değirmen, fabrika, kolej ve araştırma birimlerinin laboratuvarlarında çeşitli testler için kullanılabilir.
Hidrolik yükleme, elektronik kuvvet ölçümü, yük, eğri ile test süreci bilgisayar ekranında görüntülenebilir, veriler kaydedilebilir ve yazdırılabilir.Aşırı yük korumasıdır.Yağ silindiri, sıkıştırma testi için uygun olan ana çerçevenin altına takılır ve metalin teknolojik testleri için tüm ek sağlanacaktır.
Ölçüm prensibi:
1, çekme testi makinesi kuvvet değeri ölçümü, ölçümü tamamlamak için kuvvet sensörü, amplifikatör ve veri imha sistemi aracılığıyla yapılır.Veri mekaniğinden, küçük deformasyon öncülü altında, bir elastik elemanın belirli bir noktasındaki ε geriniminin, elastik eleman üzerindeki kuvvetle orantılı olduğu ve ayrıca elastik bileşenle orantılı olduğu bilinmektedir.S tipi test makinesinin sensörünü örnek alırsak, sensör P geriliminin etkisine maruz kaldığında gerinim ölçer elastik elemanın yüzeyine yapıştırılır ve elastik elemanın gerilmesi doğru orantılı olduğundan harici kuvvet P'nin boyutuna göre, gerinim ölçer, çıkış voltajını ve ardından kuvvetin boyutunu ölçmek için ölçüm devresine bağlanır.

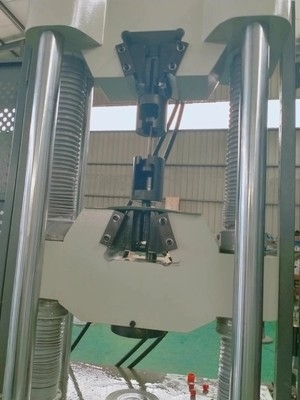

2, ölçmek için deformasyon ölçüm kurulumu yoluyla deformasyon ölçümü, deney sürecinde numunenin deformasyonunu ölçmek için kullanılır.Kurulum, bir dizi biyografi aracılığıyla ölçüm kurulumunun üstüne monte edilmiş bir fotoelektrik kodlayıcıya bağlanan iki halkaya sahiptir.İki halka arasındaki aralık değiştiğinde, fotoelektrik kodlayıcının şaftı bükülmek üzere sürülür ve fotoelektrik kodlayıcı bir darbe sinyali çıkışına sahip olur.Daha sonra sinyal işlemci tarafından işlenir ve numunenin deformasyonu elde edilebilir.
3. Işın yer değiştirmesinin ölçümü, fotoelektrik kodlayıcının çıkış darbe sayısını ölçerek ışının yer değiştirmesini elde etmek olan deformasyon ölçümü ile kabaca aynıdır.
Ana Teknik Parametre:
| modeli | GSKA-100A | GSKA-300A | GSKA-600A | GSKA-1000A |
| Maks.kapasite (KN) | 100 | 300 | 600 | 1000 |
| Menzil | %4 - %100 FS(tam aralık, dişlisiz) | |||
| Okuma doğruluğu | 1. derece | |||
| Hata | ±1% | |||
| Çözünürlük (FS) | 1/200000F.S. | |||
| Sütun Numarası | 4 | 6 | ||
| İki sütun arasındaki genişlik | 345 | 430 | 515 | 510 |
| Maksimum çekme alanı (mm) | 500 | 600 | ||
| Maksimum sıkıştırma alanı (mm) | 500 | 600 | ||
| Eğme testi İki nokta arasındaki mesafe (mm) | 100-270 | 100-350 | 100-400 | |
| Yuvarlak numune kelepçesi çapı (mm) | Ø6-Ø22 | Ø10-Ø32 | Ø13-Ø40 | Ø20-Ø40 |
| Yassı numune sıkıştırma kalınlığı (mm) | 0-15 | 0-40 | ||
| İnme (mm) | 150 | 200 | ||
| Pistonlar en hızlı yükselir (mm/dak) | 100 | 80 | ||
| Kiriş yükselme hızı (mm/dak) | 310 | 250 | 310 | |
| Yer değiştirme okuma bağıl hatası | ±1% | |||
| Deformasyon okuma bağıl hatası | ±1% | |||
| Motor kapasitesi (KW) | 2 | 2.5 | ||
| Ana ünite boyutu (mm) | 665×490×1600 | 740×460×1900 | 850×560×2000 | 960×620×2100 |
| Yağ kaynağı kabini boyutu (mm) | 1000×600×910 | |||
| Ana ünite net ağırlığı (kg) | 600 | 1200 | 1750 | 2200 |
| Yağ kaynağı kabini net ağırlığı (kg) | 250 | |||
Müşteri Destek Hizmetleri:
Ø Kurulum
Ø Eğitim (Müşteri çalışanlarının eğitimi)
Ø Kalibrasyon
Ø Önleyici bakım
Ø Yedek parçalar
Ø Telefon veya internet üzerinden yardım
Ø Yerinde teşhis ve onarım/çevrimiçi teşhis ve onarım
Makineleri onaylanmış PO gerekliliklerine göre üreteceğiz.Üretim sürecini göstermek için fotoğraflar sunmak.
Üretimi bitirdikten sonra, makine ile tekrar onaylamak için müşteriye fotoğraf sunun.Ardından kendi fabrika kalibrasyonunuzu veya üçüncü şahıs kalibrasyonunu yapın (müşteri gereksinimlerine göre).Tüm detayları kontrol edip test edin ve ardından paketlemeyi düzenleyin.
Ürünleri teyit edilen nakliye süresi içinde teslim edin ve müşteriyi bilgilendirin.
