Ürün ayrıntıları:
|
| Özelleştirilmiş destek: | OEM, ODM, OBM | Stoke: | 650~1200mm |
|---|---|---|---|
| Operasyon Yöntemi: | Bilgisayar Kontrolü | Kalite Belgelendirme: | CE |
| Induction Method: | Precision Load Cell (sensor) | Etkili test kuvveti aralığı: | %0,02/100~100 |
| Güç: | Elektronik | Anavatan: | Guangdong, Çin |
| Vurgulamak: | Çekme Test Cihazları,Çekme Dayanımı Test Cihazı |
||

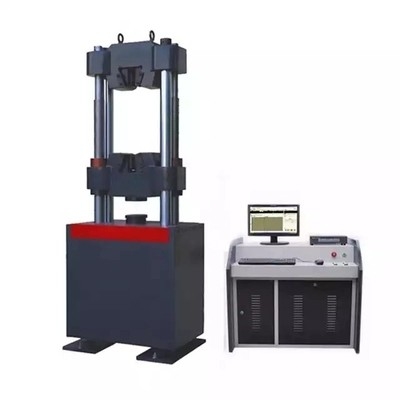

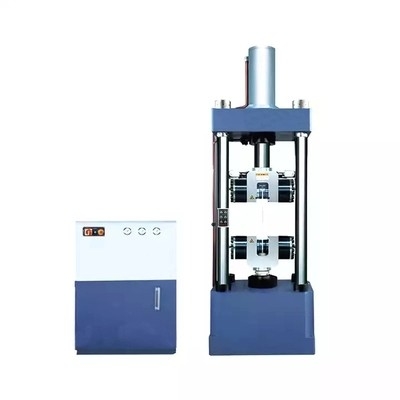

Elektrik Armatürü Yüksek Sıcaklık Çekme Test Cihazı 5KN 10KN
Ölçüm prensibi:
1, çekme testi makinesi kuvvet değeri ölçümü, ölçümü tamamlamak için kuvvet sensörü, amplifikatör ve veri imha sistemi aracılığıyla yapılır.Veri mekaniğinden, küçük deformasyon öncülü altında, bir elastik elemanın belirli bir noktasındaki ε geriniminin, elastik eleman üzerindeki kuvvetle orantılı olduğu ve ayrıca elastik bileşenle orantılı olduğu bilinmektedir.S tipi test makinesinin sensörünü örnek alırsak, sensör P geriliminin etkisine maruz kaldığında gerinim ölçer elastik elemanın yüzeyine yapıştırılır ve elastik elemanın gerilmesi doğru orantılı olduğundan harici kuvvet P'nin boyutuna göre, gerinim ölçer, çıkış voltajını ve ardından kuvvetin boyutunu ölçmek için ölçüm devresine bağlanır.
2, ölçmek için deformasyon ölçüm kurulumu yoluyla deformasyon ölçümü, deney sürecinde numunenin deformasyonunu ölçmek için kullanılır.Kurulum, bir dizi biyografi aracılığıyla ölçüm kurulumunun üstüne monte edilmiş bir fotoelektrik kodlayıcıya bağlanan iki halkaya sahiptir.İki halka arasındaki aralık değiştiğinde, fotoelektrik kodlayıcının şaftı bükülmek üzere sürülür ve fotoelektrik kodlayıcı bir darbe sinyali çıkışına sahip olur.Daha sonra sinyal işlemci tarafından işlenir ve numunenin deformasyonu elde edilebilir.
3. Işın yer değiştirmesinin ölçümü, fotoelektrik kodlayıcının çıkış darbe sayısını ölçerek ışının yer değiştirmesini elde etmek olan deformasyon ölçümü ile kabaca aynıdır.
Ana Teknik Parametre: Çekme Test Cihazı:
| maksimum kapasite | 5kg,10kg,25kg,50kg,100kg,250kg,500kg,1000kg,2000kg,5000kg(Opsiyoneldir.) ayarı yapılabilir |
| indüksiyon yöntemi: | Hassas yük hücresi (sensör) |
| Maks.Yükleme kapasitesi : | 5000kg |
| Kuvvet Çözünürlüğü/Doğruluğu: | ± %0,5 |
| Doğruluk sınıfı : | 0,5 |
| Çözünürlük: | 1/1.000.000 |
| test genişliği: | 400mm(Standart özellikler özel özellikler özelleştirilebilir) |
| Test vuruşu: | Max.700 mm( fikstür dahil) |
| Kontur Çözünürlüğü: | 0,01 mm |
| Hız sınırı: | 0,001-20 inç/dk |
| Referans Makine Boyutu: | 800×530×1600mm (L*W*H) Özelleştirilmiş Destek |
| Güç : | 1 faz 220V 50/60Hz |
| Paketleme | Standart İhracat kontrplak kutusu |
| Kuvvet sistemi | servo sürücüler + Servo motor + hassas vidalı mil |
| Kontrol sistemi | Mekanik şanzıman + TM2101 + Darbeli Komuta ve Kontrol Sistemi kontrolü |
| Ölçüm ve Kontrol Sistemi | TM2101 ve kontrol sistemi;ana denetleyici, 21. yüzyılın en gelişmiş 32 bit ARM işlemcisini kullanır, işlem hızı Pentium sınıfı ortak bilgisayar standartlarının geleneksel 8 yuan SCM kontrol sistemi genel performansına kıyasla büyük ölçüde geliştirilmiş, daha hızlı çalışma, daha yüksek kontrol doğruluğu |
veri al |
Anahtar bileşenler, Amerika'nın en istikrarlı ve ultra hassas 24 yuan AD'sini kullanıyor, 2000 kez/sn'ye kadar örnekleme hızı, anlık değişim sürecinin gücünü yakalayabilir, dosyanın tamamı ne olursa olsun 1.000.000 indekslemeye kadar çözünürlük |
| Yer Değiştirme Kontrolü: | Dört frekans teknolojisi ile yer değiştirme kodlayıcı sayısı Böylece dört kez yer değiştirme çözünürlük 0.0005 mm'ye kadar çıkabilir |
| Güvenlik cihazları: | 1. aşırı yük, acil durdurma cihazı
2. üst ve alt hareket limiti cihazları
3. test tamamlandı otomatik kapatma cihazı
|
|
|
ASTM D903, ASTM E8 CNS11888, JIS K6854, PSTC7 ASTM D903,GB/T16491CNS-11888,JIS K6854, PSTC-7 ,ASTM E4,ASTM D828,ASTM D882,ASTM,D1938,ASTM D 412 ,ISO 8339ASTM D3330,ASTM F88 ,ASTM F904,ISO 37,JIS P8113,QB/T 2358,QB/T 1130 , ISO 527 ,ISO 178 ve diğerleri standartlar. |
Endüstri ve işlevsel özellikler:
1, metal çekme test cihazı: metal malzeme çekme mukavemeti, küçük uzama, metal noktalama ekstansiyometresini yapılandırmanız gerekir.
2, kauçuk çekme test cihazı: kauçuk veya elastomer uzaması nispeten büyüktür, büyük bir noktalama uzatma cihazı ile bağlanması gerekir, aynı zamanda kauçuğun özelliklerini dikkate alan fikstür tasarımı kaymaz.O - ring fikstürü, lastik endüstrisi fikstürü vb. ile eklenebilir.
3, plastik çekme test makinesi: plastik çekme mukavemeti kauçuktan daha büyüktür, uzama büyük veya küçüktür ve genellikle üç noktalı bükme testini test etmek için.
4, tekstil çekme test makinesi: tekstil endüstrisinin kumaş soyma, delme, yırtılma, tek iplik çekme testi, fikstür ve özel yazılımı test etmesi gerekiyor.
5, kağıt çekme test makinesi: kağıdın gerilme mukavemetini, halka basınç mukavemetini, dikey basıncı, düz basıncı, yan basıncı, soyulma mukavemetini vb., daha fazla armatürü test etmesi gerekir.
6, deri çekme test cihazı: derinin çekme mukavemetini, yırtılma mukavemetini vb. test etmesi gerekir, test maddesi nispeten basittir.
Dört, test malzemelerine göre: metal malzeme fikstürü ve metal olmayan malzeme fikstürü;test sıcaklığına göre: normal sıcaklık fikstürü, yüksek sıcaklık fikstürü, düşük sıcaklık fikstürü, yüksek ve düşük sıcaklık fikstürü; kullanıma göre: germe fikstürü, sıkıştırma fikstürü, bükme fikstürü, kesme fikstürü, sıyırma fikstürü, yırtılma fikstürü, sızdırmazlık fikstürü, bükme ve bükme fikstürü; otomasyon derecesine göre: manuel fikstür, pnömatik fikstür, elektrik fikstürü, hidrolik fikstür.
Müşteri Destek Hizmetleri:
Ø Kurulum
Ø Eğitim (Müşteri çalışanlarının eğitimi)
Ø Kalibrasyon
Ø Önleyici bakım
Ø Yedek parçalar
Ø Telefon veya internet üzerinden yardım
Ø Yerinde teşhis ve onarım/çevrimiçi teşhis ve onarım
Makineleri onaylanmış PO gerekliliklerine göre üreteceğiz.Üretim sürecini göstermek için fotoğraflar sunmak.
Üretimi bitirdikten sonra, makine ile tekrar onaylamak için müşteriye fotoğraf sunun.Ardından kendi fabrika kalibrasyonunuzu veya üçüncü şahıs kalibrasyonunu yapın (müşteri gereksinimlerine göre).Tüm detayları kontrol edip test edin ve ardından paketlemeyi düzenleyin.
Ürünleri teyit edilen nakliye süresi içinde teslim edin ve müşteriyi bilgilendirin.
