Ürün ayrıntıları:
|
| Gerilim: | 24V, 48V, 72V | Şartname: | UL, CE, ISO9001, CCC, RoHS |
|---|---|---|---|
| şanzıman çapı: | 42mm | tork: | 2.4-120Kgf.cm |
| Hız (RPM): | 1.6-1620 RPM | Sürekli Akım(A): | 0.01-1A |
| Vurgulamak: | 110V Fırçasız Dişli Motor,Nema 23 Fırçasız Dişli Motor,240V Fırçasız Dişli Motor |
||

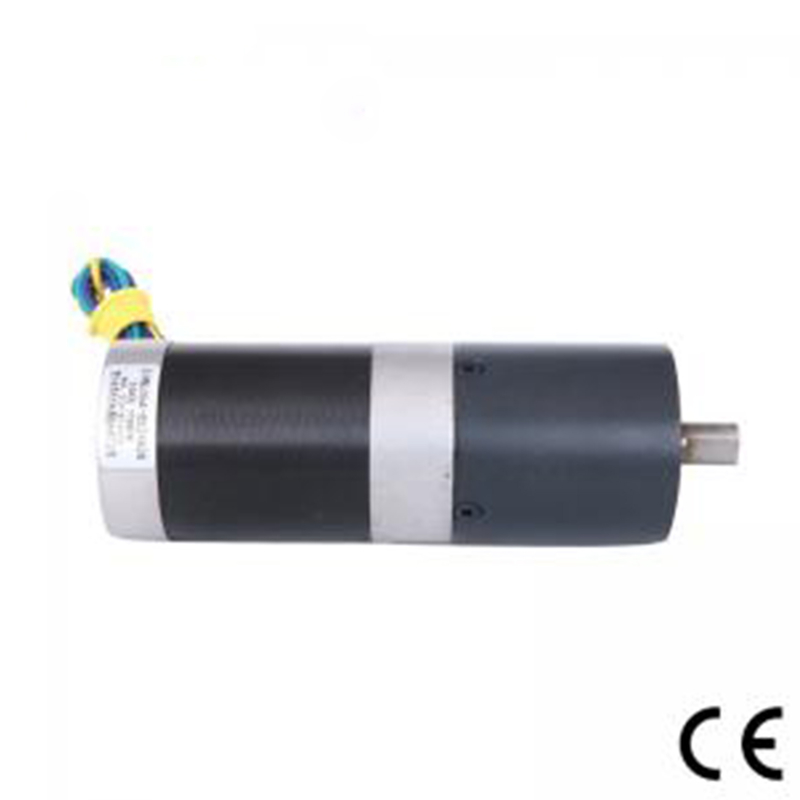

Düşük Gürültülü Nema 23 Fırçasız Dişli Motor 24 V 48V 110V 240V Özelleştirilebilir
Mühendis ekibimiz, Kademeli, Fırçasız ve Sonsuz dişlilerin tasarımı ve üretiminde onlarca yıllık deneyime sahiptir.Bu, birçok dişli motor uygulaması için optimum dişli motor tasarımını garanti eder.
Şanzımanlı Fırçasız Motor motorunun, geniş bir hız aralığında (500 – 15.000 RPM) büyük miktarlarda tork sağlayabilen yüksek performanslı bir motor olduğu kabul edilir.Müşteri isteğine göre, bu motorlar belirli bir voltaj, akım ve hız gereksinimine uyacak şekilde sarılabilir.Diğer seçenekler arasında kablolama, konektörler ve çok sayıda şaft konfigürasyonu bulunur. Bu, yüksek tork ve alanın önemli olduğu uygulamalar için mükemmel bir seçim yapan kompakt bir redüktörlü motor oluşturur.
Elektrik Şartnamesi:
| Modeli | ||
| Motor Parçası | 57BL05A-052AG26 | |
| Direnç | OHMS | 0,35 |
| Nominal Gerilim | VDC | 24 |
| Yüksüz Hız | dev/dak | 4500±10% |
| Yüksüz Akım | Apm'ler | 1 |
| Anma Hızı | dev/dak | 3000± 200 |
| Puanlanmıs tork | nm | 0.33 |
| Tork Sabiti | Nm/A | 0,062 |
| Geri EMF sabiti | V/kRPM | 6.5 |
| PLANET DİŞLİLİ MOTOR ÖZELLİKLERİ | ||
| Puanlanmıs tork | nm | 6.1 |
| Anma Hızı | dev/dak | 115± %10 |
| Oran | 26:1 | |
Bağlantı şeması:
| İŞLEV | RENK | |
| +5V | KIRMIZI |
UL1007 26AWG |
| SALON A | SARI | |
| SALON B | YEŞİL | |
| SALON C | MAVİ | |
| GND | SİYAH | |
| FAZ A | SARI |
UL1015 20AWG |
| FAZ B | YEŞİL | |
| FAZ C | MAVİ |
Mekanik Boyut
Planet Dişli Kutusu 56mm
| Ev materyalleri | Çıkışta yatak | Radyal yük (flanştan 10mm)N | Mil eksenel yükü(N) | Mil pres-geçiş kuvveti max(N) | Şaftın radyal boşluğu (mm) | Milin itme boşluğu (mm) | Yüksüz durumda boşluk (°) |
| Toz Metalurjisi | Bilyalı rulmanlar | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Şanzıman Tren Sayısı | 1 | 2 |
| Azaltma Oranı |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| uzunluk(mm) |
41.3 |
59.6 |
| ağırlık(g) |
491.0 |
700.0 |
Mekanik Boyut
Sık sık sorular sorun:
S: Ana ürünleriniz nelerdir?

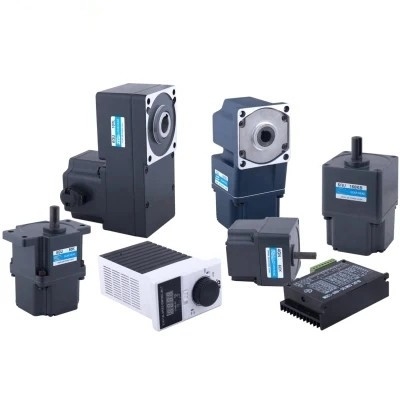

A: Şu anda fırçalanmış DC motorlar, fırçalanmış DC dişli motorlar, planet DC dişli motorlar, fırçasız DC motorlar, step motorlar, AC motorlar ve yüksek hassasiyetli planet dişli kutuları üretiyoruz.Yukarıdaki motorların teknik özelliklerini web sitemizden görebilir ve spesifikasyonlarınıza göre gerekli motorları önermek için bize e-posta gönderebilirsiniz.
S: Doğru motor nasıl seçilir?
A: Bize gösterecek motor resimleriniz veya çizimleriniz varsa veya voltaj, hız, tork, motor boyutu, motor çalışma modu, gerekli ömür ve gürültü seviyesi gibi ayrıntılı spesifikasyonlarınız varsa, lütfen bize bildirmekten çekinmeyin. ihtiyaçlarınıza göre uygun bir motor önerebiliriz.
S: Standart motorlarınız için özel bir servisiniz var mı?
C: Evet, voltaj, hız, tork ve mil boyutu/şekli için gereksinimlerinize göre özelleştirebiliriz.Terminallere ek teller/kablolar lehimlemeniz veya konektörler, kapasitörler veya EMC'ler eklemeniz gerekirse, biz de üretebiliriz.
S: Ayrı bir motor tasarım hizmetiniz var mı?
C: Evet, motoru müşteri için ayrı olarak tasarlamak isteriz, ancak bazı kalıp geliştirme maliyetleri ve tasarım maliyetleri olabilir.
S: teslim süreniz nedir?
A: Genel olarak konuşursak, normal standart ürünlerimiz için 15-30 gün ve özel ürünlerimiz için daha uzun sürer.Ancak, belirli siparişe bağlı olacak olan teslimat süresi konusunda çok esnekiz.
