Ürün ayrıntıları:
|
| Hall Etkisi Açısı: | 120 derece elektrik açısı | Model numarası: | 42 mm Fırçasız dc motor |
|---|---|---|---|
| Güç: | 77.5w | tork: | 2.4-120Kgf.cm |
| Hız (RPM): | 1.6-1620 RPM | Sürekli Akım(A): | 0.01-1A |
| Vurgulamak: | 42mm Fırçasız Dişli Motoru,4000rpm Fırçasız Dişli Motoru,BLDC Fırçasız Dişli Motoru |
||

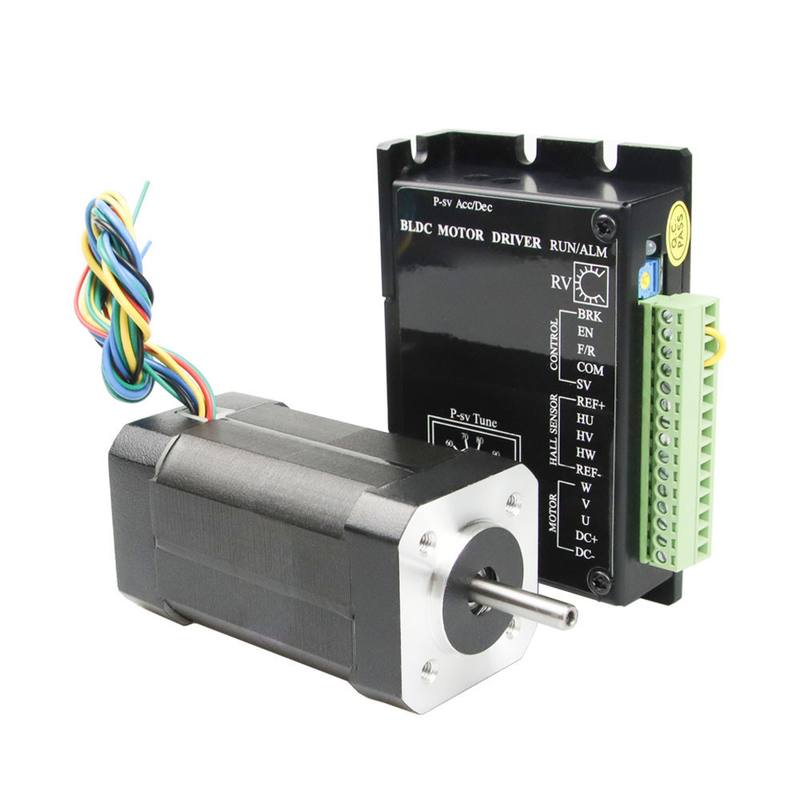

24v 77.5W 42mm Kare 3 fazlı BLDC Fırçasız Dişli Motoru 4000rpm
1. 42mm bldc motorun genel özellikleri:
| öğe | değer |
| Garanti | 3ay-1 yıl |
| Anavatan | Çin |
| Marka adı | GSKA |
| Model numarası | 42 mm Fırçasız dc motor |
| kullanım | TEKNE, Araba, Elektrikli Bisiklet, FAN, Ev Aletleri, Kozmetik alet, AKILLI EV |
| Sertifikasyon | CE, RoHS |
| tork | 0,56 Nm |
| Koruma Özelliği | Su geçirmez |
| Hız(RPM) | 4000 devir |
| Şekil | Meydan |
| evre | 3 |
| Gerilim | 24V |
| Polonyalılar | 8 kutuplu |
| Hall etkisi açısı | 120 derece elektrik açısı |
| Güç | 77,5 W |
2. Fırçasız dc motorun Elektriksel Özellikleri:
| Modeli | |||||
| Şartname | Birim | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Faz Sayısı | Evre | 3 | |||
| Kutup sayısı | Polonyalılar | 8 | |||
| Anma Gerilimi | VDC | 24 | |||
| Anma Hızı | dev/dak | 4000 | |||
| Puanlanmıs tork | nm | 0,0625 | 0,125 | 0,185 | 0,25 |
| Anma akımı | Amper | 1.8 | 3.3 | 4.8 | 6.3 |
| Anma gücü | W | 26 | 52.5 | 77.5 | 105 |
| Tepe Torku | nm | 0.19 | 0,38 | 0,56 | 0,75 |
| Tepe Akımı | Amper | 5.4 | 10.6 | 15.5 | 20 |
| Geri EMF | V/Krpm | 4.1 | 4.2 | 4.3 | 4.3 |
| Tork Sabiti | Nm/A | 0,039 | 0.04 | 0,041 | 0,041 |
| Rotor ataleti | gc㎡ | 24 | 48 | 72 | 96 |
| Vücut uzunluğu | mm | 41 | 61 | 81 | 100 |
| Ağırlık | Kilogram | 0.3 | 0.45 | 0,65 | 0.8 |
| Sensör | bal kuyusu | ||||
| Yalıtım sınıfı | B | ||||
| Koruma derecesi | IP30 | ||||
| Depolama sıcaklığı | -25～+70℃ | ||||
| Çalışma sıcaklığı | -15~+50°C | ||||
| Çalışma Nemi | %85 bağıl nem | ||||
| Çalışma ortamı | Dış mekan (doğrudan güneş ışığı yok), aşındırıcı gaz yok, yanıcı gaz yok, yağ buharı yok, toz yok | ||||
| Rakım | 1000 metre veya daha az | ||||
3. 4000rpm bldc motorların avantajları:
Statorda üç bobin bulunan bir BLDC motor, bu bobinlerden uzanan altı elektrik kablosuna (her bobine ikişer adet) sahip olacaktır.Çoğu uygulamada, bu tellerden üçü dahili olarak bağlanacak ve geri kalan üç tel motor gövdesinden çıkacaktır (daha önce açıklanan fırçalanmış motordan uzanan iki telin aksine).BLDC motor kutusundaki kablolama, güç hücresinin pozitif ve negatif terminallerini basit bir şekilde bağlamaktan daha karmaşıktır;bu serinin ikinci oturumunda bu motorların nasıl çalıştığına daha yakından bakacağız.Aşağıda, by BLDC motorların avantajlarına bakarak sonuca varıyoruz.
4. Fırçasız motor uygulamaları:
Gelecekte daha geniş bir uygulama yelpazesinde kullanılan BLDC motorlarını görmeyi bekleyebiliriz.Örneğin, muhtemelen hizmet robotlarını (üretim dışındaki alanlarda hizmet sunan küçük robotlar) sürmek için yaygın olarak kullanılacaklardır.Darbelerin konumlandırmayı hassas bir şekilde kontrol etmek için kullanılabildiği bu tür uygulamalarda kademeli motorların daha uygun olacağı düşünülebilir.Ancak BLDC motorlar, kuvveti kontrol etmek için daha uygundur.Ve bir kademeli motorla, robot kolu gibi bir yapının konumunu korumak, nispeten büyük ve sürekli bir akım gerektirecektir.Bir BLDC motorla, gereken tek şey dış kuvvetle orantılı bir akımdır; bu da daha fazla güç verimli kontrol sağlar.BLDC motorları ayrıca golf arabalarında ve mobilite arabalarında basit fırçalanmış dc motorların yerini alıyor olabilir.BLDC motorlar, daha iyi verimliliklerinin yanı sıra daha hassas kontrol sağlayabilir ve bu da pil ömrünü daha da uzatabilir.
BLDC motorları ayrıca dronlar için idealdir.Hassas kontrol sunma yetenekleri, onları özellikle çok rotorlu dronlar için uygun hale getirir; burada drone'nun tutumu, her bir rotorun dönüş hızının hassas bir şekilde kontrol edilmesiyle kontrol edilir.
5. Fırçasız elektrik motorunun özelleştirilmiş:
Sık sık sorular sorun:
S: Ana ürünleriniz nelerdir?

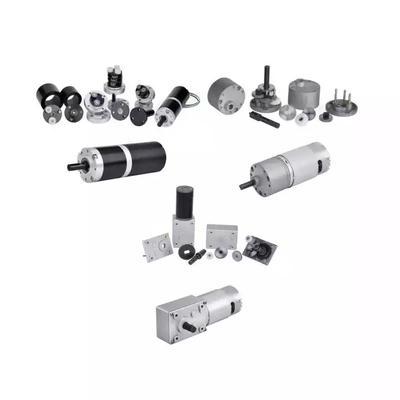

A: Şu anda fırçalanmış DC motorlar, fırçalanmış DC dişli motorlar, planet DC dişli motorlar, fırçasız DC motorlar, step motorlar, AC motorlar ve yüksek hassasiyetli planet dişli kutuları üretiyoruz.Yukarıdaki motorların teknik özelliklerini web sitemizden görebilir ve spesifikasyonlarınıza göre gerekli motorları önermek için bize e-posta gönderebilirsiniz.
S: Doğru motor nasıl seçilir?
A: Bize gösterecek motor resimleriniz veya çizimleriniz varsa veya voltaj, hız, tork, motor boyutu, motor çalışma modu, gerekli ömür ve gürültü seviyesi gibi ayrıntılı spesifikasyonlarınız varsa, lütfen bize bildirmekten çekinmeyin. ihtiyaçlarınıza göre uygun bir motor önerebiliriz.
S: Standart motorlarınız için özel bir servisiniz var mı?
C: Evet, voltaj, hız, tork ve mil boyutu/şekli için gereksinimlerinize göre özelleştirebiliriz.Terminallere ek teller/kablolar lehimlemeniz veya konektörler, kapasitörler veya EMC'ler eklemeniz gerekirse, biz de üretebiliriz.
S: Ayrı bir motor tasarım hizmetiniz var mı?
C: Evet, motoru müşteri için ayrı olarak tasarlamak isteriz, ancak bazı kalıp geliştirme maliyetleri ve tasarım maliyetleri olabilir.
S: teslim süreniz nedir?
A: Genel olarak konuşursak, normal standart ürünlerimiz için 15-30 gün ve özel ürünlerimiz için daha uzun sürer.Ancak, belirli siparişe bağlı olacak olan teslimat süresi konusunda çok esnekiz.
