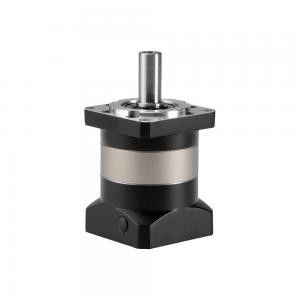

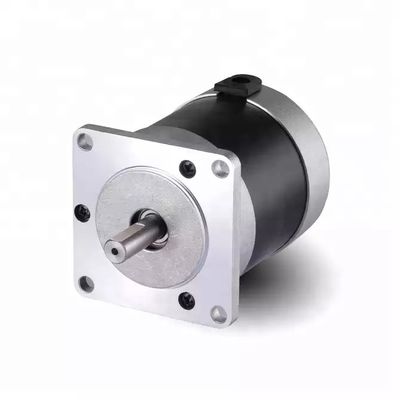

Planet Redüksiyon Şanzımanlı Çekirdeksiz Fırçasız Düşük Gürültülü Düz Dişli Motor

Planet Azaltma Şanzımanlı Düşük Gürültülü Düz Dişli Motor Çekirdeksiz Fırçasız Motor

R Serisi Ayaklı Hız Düşürücünün özellikleri:

R Serisi Helisel Dişli Redüktör:

1. Ar-Ge ve üretim, ihracat dişli motorları ve endüstriyel dişli kutularında 35 yıldan fazla deneyim.

2. Şanzıman serisinin standardizasyonu

3. Büyük güç ve özelleştirilmiş dişli kutuları için güçlü tasarım yeteneği.

4. Yüksek kaliteli dişli kutuları ve kanıtlanmış çözüm sağlayıcı.

5. Sıkı kalite kontrol süreci, istikrarlı kalite.

6. Kalite şikayetlerinin %2'sinden azı.

7. Modüler tasarım, kısa teslim süresi.

8. Hızlı yanıt ve profesyonel hizmetler.

Ürün parametreleri

Özellikler				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Teknik Parametreler
Maks.tork			nm	1,5 kat nominal tork
Acil Durdurma Torku			nm	2,5 kat nominal tork
Maks.Radyal Yük			N	185	240	400	450	1240	2250
Maks.eksenel yük			N	150	220	420	430	1000	1500
burulma sertliği			Nm/arkmin	0.7	1.8	4.7	4.85	11	35
Maks.Giriş Hızı			rpm	8000	8000	6000	6000	6000	4000
Nominal Giriş Hızı			rpm	4500	4000	3500	3500	3500	3000
Gürültü			dB	<55	<58	<60	<60	<65	<70
Ortalama Yaşam Süresi			h	20000
Tam Yükte Verimlilik			%	L1≥96% L2≥94%
Geri Tepme	P1	L1	arkmin	<8	S8	<8	<8	S8	<8
		L2	arkmin	Ö12	Ö12	Ö12	Ö12	Ö12	Ö12
	P2	L1	arkmin	£16	<16	216	Ö16	<16	£16
		L2	arkmin	S20	£20	<20	<20	S20	<20
Atalet Momenti Tablosu	L1	3	kg*cm2	0.10	0,46	0,77	1.73	12.78	36.72
		4	kg*cm2	0.10	0,46	0,77	1.73	12.78	36.72
		5	kg*cm2	0.10	0,46	0,77	1.73	12.78	36.72
		7	kg*cm2	0,06	0.41	0,65	1.42	11.38	34.02
		10	kg*cm2	0,06	0.41	0,65	1.42	11.38	34.02
	L2	12	kg*cm2	0.08	0.44	0,72	1.49	12.18	34.24
		15	kg*cm2	0.08	0.44	0,72	1.49	12.18	34.24
		16	kg*cm2	0.08	0.44	0,72	1.49	12.18	34.24
		20	kg*cm2	0.08	0.44	0,72	1.49	12.18	34.24
		25	kg*cm2	0.08	0.44	0,72	1.49	12.18	34.24
		28	kg*cm2	0.08	0.44	0,72	1.49	12.18	34.24
		30	kg*cm2	0.08	0.44	0,72	1.49	12.18	34.24
		35	kg*cm2	0.08	0.44	0,72	1.49	12.18	34.24
		40	kg*cm2	0.08	0.44	0,72	1.49	12.18	34.24
		50	kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
		70	kg*cm2	0,05	0.^4	0,58	1.25	11.48	34.02
		100	kg*cm2	0,05	0,34	0,58	1.25	11.48	34.02
Teknik parametre	Seviye	Oran		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Puanlanmıs tork	L1	3	nm	/	27	50	96	161	364
		4	nm	16	40	90	122	210	423
		5	nm	15	40	90	122	210	423
		7	nm	12	34	48	95	170	358
		10	nm	10	16	22	56	86	210
	L2	12	nm	/	27	50	96	161	364
		15	nm	/	27	50	96	161	364
		16	nm	16	40	90	122	210	423
		20	nm	15	40	90	122	210	423
		25	nm	16	40	90	122	210	423
		28	nm	16	40	90	122	210	423
		30	nm	/	27	50	96	161	364
		35	nm	12	40	90	122	210	423
		40	nm	16	40	90	122	210	423
		50	nm	15	40	90	122	210	423
		70	nm	12	34	48	95	170	358
		100	nm	10	16	22	56	86	210
Koruma derecesi			IP65
Çalışma Sıcaklığı			90°C 至-1O°C
Ağırlık	L1		kilogram	0,43	0.98	2.3	3.12	7.08	15.5
	L2		kilogram	0,65	1.26	2,97	3.82	8.7	17

Sık sık sorular sorun:

S: Ana ürünleriniz nelerdir?

A: Şu anda fırçalanmış DC motorlar, fırçalanmış DC dişli motorlar, planet DC dişli motorlar, fırçasız DC motorlar, step motorlar, AC motorlar ve yüksek hassasiyetli planet dişli kutuları üretiyoruz.Yukarıdaki motorların teknik özelliklerini web sitemizden görebilir ve spesifikasyonlarınıza göre gerekli motorları önermek için bize e-posta gönderebilirsiniz.

S: Doğru motor nasıl seçilir?

A: Bize göstermek için motor resimleriniz veya çizimleriniz varsa veya voltaj, hız, tork, motor boyutu, motor çalışma modu, gerekli ömür ve gürültü seviyesi gibi ayrıntılı spesifikasyonlarınız varsa, lütfen bize bildirmekten çekinmeyin. ihtiyaçlarınıza göre uygun bir motor önerebiliriz.

S: Standart motorlarınız için özel bir servisiniz var mı?

C: Evet, voltaj, hız, tork ve mil boyutu/şekli için gereksinimlerinize göre özelleştirebiliriz.Terminallere ek teller/kablolar lehimlemeniz veya konektörler, kapasitörler veya EMC'ler eklemeniz gerekirse, biz de üretebiliriz.

S: Ayrı bir motor tasarım hizmetiniz var mı?

C: Evet, motoru müşteri için ayrı olarak tasarlamak isteriz, ancak bazı kalıp geliştirme maliyetleri ve tasarım maliyetleri olabilir.

S: teslim süreniz nedir?

A: Genel olarak konuşursak, normal standart ürünlerimiz için 15-30 gün ve özel ürünlerimiz için daha uzun sürer.Ancak, belirli siparişe bağlı olacak olan teslimat süresi konusunda çok esnekiz.
