Ürün ayrıntıları:
|
| Yalıtım direnci: | 100MΩ Min.,500VDC | Dielektrik gücü: | bir dakika için 500VDC |
|---|---|---|---|
| Nominal çıkış torku (Nm): | ≤16 | tork: | 2.4-120Kgf.cm |
| Hız (RPM): | 1.6-1620 RPM | Sürekli Akım(A): | 0.01-1A |
| Vurgulamak: | 24V Fırçasız DC Dişli Motoru,0.11N Fırçasız DC Dişli Motoru,OEM Fırçasız Dişli Motoru |
||

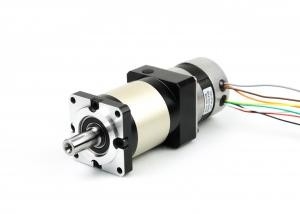

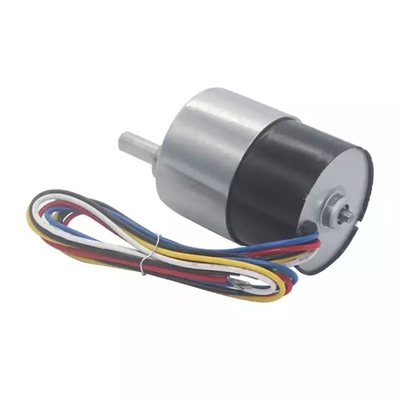

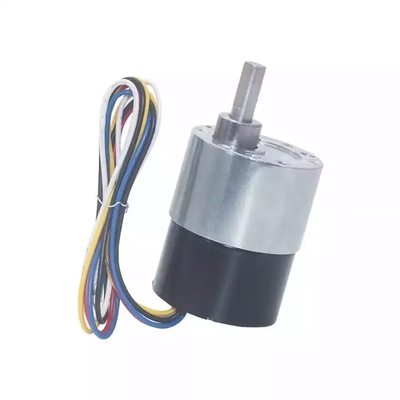

M 2500rpm 3 Fazlı Fırçasız DC Dişli Motor Şanzıman 24V 0.11N OEM
Redüktör yağ kaçağı karşı önlemlerinin kontrolü:
1. Nefes alabilen kapağı iyileştirin ve delik kapak plakasını kontrol edin: redüktörün iç basıncı, dış atmosferik basınçtan daha yüksektir, yağ sızıntısının ana nedenlerinden biridir.İç ve dış basıncı dengede tutmaya çalışırsak yağ kaçağı önlenebilir.Redüktörün nefes alabilen bir kapağı olmasına rağmen, havalandırma deliği çok küçüktür ve toz haline getirilmiş kömür ve yağ ile kolayca bloke edilebilir.Ayrıca, her yakıt ikmalinizde, kontrol deliğinin kapak plakasını açmalısınız; bu, açıldıktan sonra yağ sızıntısı olasılığını artıracaktır, böylece orijinal olarak sızdırmayan yer de sızdıracaktır.Bu sebeple yağdanlık tipi hava alan kapak yapılarak muayene deliğinin orijinal ince kapağı 6 mm kalınlığa değiştirilerek kapak plakasına yağdanlık tipi hava alan kapak kaynak yapılmıştır.Hava menfezinin çapı 6 mm idi, bu da havalandırma için uygundu ve tekdüze basıncı gerçekleştirdi.Ek olarak, yakıt ikmali sırasında, yağ sızıntısı olasılığını azaltan inceleme deliğinin kapağı açılmadan yağ kabından yakıt dolduruldu.
2. Serbest akış: Dişli tarafından yatağa atılan fazla yağlama yağının salmastrada birikmemesi için, fazla yağlama yağının belirli bir yönde yağ havuzuna geri akması, yani serbest akış sağlaması gerekir.Spesifik yöntem, yatak yatağının ortasında makineye eğimli bir yağ dönüş oluğu açmak ve ayrıca uç kapağın düz ağzında bir boşluk açmaktır.Boşluk, yağ dönüş oluğunun karşısındadır, böylece fazla yağlama yağı boşluktan ve yağ dönüş oluğundan yağ havuzuna geri akar.
JK Planet Şanzıman Montajı İçin Aşağıdaki Motor Tipini Seçebilirsiniz:
| Motorlu Seri | Motor Boyutu | Motor gücü | Motor Anma Hızı |
| fırçasız dc motor | Nema17 | 26w | 4000rpm |
| 52.5w | |||
| 77.5w | |||
| 105w | |||
| Nema23 | 23w | 4000rpm | |
| 46w | |||
| 92w | |||
| 138w | |||
| 184w | |||
| Nema24 | 94w | 3000rpm | |
| 188w | |||
| 283w | |||
| 377w | |||
| Yukarıda sadece temsili ürünler için müşteri isteğine göre özel istek ürünler yapılabilmektedir. | |||
PLANETER-DİŞLİ KUTUSU Genel Durum:
| SERİ | SAHNE | ORAN | TERS TEPKİ | VERİM | GÜRÜLTÜ, SES | ANMA YÜKÜ | AZAMİ YÜK |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15 arkdak | %96 | ≤40db | 12 Nm | 18 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 arkdak | %92 | ≤40db | 20 nm | 30 Nm | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15 arkdak | %96 | ≤45db | 20 nm | 30 Nm |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 arkdak | %92 | ≤45db | 40 Nm | 60 Nm |
Bldc motorun genel özellikleri:
| Öğe | Şartname |
| Sargı tipi | Yıldız |
| Hall etkisi açısı | 120 derece elektrik açısı |
| Şaft bitti | 0,025 mm |
| Radyal oyun | 0.02mm＠450g |
| Oynatmayı bitir | 0.08mm＠450g |
| Maks. radyal kuvvet | 75N ＠20mm flanşı oluşturur |
| Max.eksenel kuvvet | 15N |
| Yalıtım sınıfı | B Sınıfı |
| Dielektrik gücü | Bir dakika için 500VDC |
| Yalıtım direnci | 100MΩ Min.,500VDC |
JK57BLS motorunun özellikleri:
| Modeli | ||||||
| Şartname | Birim | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| Faz Sayısı | Evre | 3 | ||||
| Kutup sayısı | Polonyalılar | 4 | ||||
| Anma Gerilimi | VDC | 36 | ||||
| Anma Hızı | dev/dak | 4000 | ||||
| Puanlanmıs tork | nm | 0,055 | 0.11 | 0,22 | 0.33 | 0.44 |
| Anma akımı | Amper | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| Anma gücü | W | 23 | 46 | 92 | 138 | 184 |
| Tepe Torku | nm | 0,16 | 0.33 | 0,66 | 1 | 1.32 |
| Tepe Akımı | Amper | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| Geri EMF | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| Tork Sabiti | Nm/A | 0,074 | 0,073 | 0.07 | 0.07 | 0,068 |
| Rotor ataleti | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| Vücut uzunluğu | mm | 37 | 47 | 67 | 87 | 107 |
| Ağırlık | Kilogram | 0.33 | 0.44 | 0,75 | 1 | 1.25 |
| Sensör | bal kuyusu | |||||
| Yalıtım sınıfı | B | |||||
| Koruma derecesi | IP30 | |||||
| Depolama sıcaklığı | -25～+70℃ | |||||
| Çalışma sıcaklığı | -15~+50°C | |||||
| Çalışma Nemi | ≤85% bağıl nem | |||||
| Çalışma ortamı | Dış mekan (doğrudan güneş ışığı yok), aşındırıcı gaz yok, yanıcı gaz yok, yağ buharı yok, toz yok | |||||
| Rakım | 1000 metre veya daha az |
|||||
Sık sık sorular sorun:
S: Ana ürünleriniz nelerdir?
A: Şu anda fırçalanmış DC motorlar, fırçalanmış DC dişli motorlar, planet DC dişli motorlar, fırçasız DC motorlar, step motorlar, AC motorlar ve yüksek hassasiyetli planet dişli kutuları üretiyoruz.Yukarıdaki motorların teknik özelliklerini web sitemizden görebilir ve spesifikasyonlarınıza göre gerekli motorları önermek için bize e-posta gönderebilirsiniz.
S: Doğru motor nasıl seçilir?
A: Bize gösterecek motor resimleriniz veya çizimleriniz varsa veya voltaj, hız, tork, motor boyutu, motor çalışma modu, gerekli ömür ve gürültü seviyesi gibi ayrıntılı spesifikasyonlarınız varsa, lütfen bize bildirmekten çekinmeyin. ihtiyaçlarınıza göre uygun bir motor önerebiliriz.
S: Standart motorlarınız için özel bir servisiniz var mı?
C: Evet, voltaj, hız, tork ve mil boyutu/şekli için gereksinimlerinize göre özelleştirebiliriz.Terminallere ek teller/kablolar lehimlemeniz veya konektörler, kapasitörler veya EMC'ler eklemeniz gerekirse, biz de üretebiliriz.
S: Ayrı bir motor tasarım hizmetiniz var mı?
C: Evet, motoru müşteri için ayrı olarak tasarlamak isteriz, ancak bazı kalıp geliştirme maliyetleri ve tasarım maliyetleri olabilir.
S: teslim süreniz nedir?
A: Genel olarak konuşursak, normal standart ürünlerimiz için 15-30 gün ve özel ürünlerimiz için daha uzun sürer.Ancak, belirli siparişe bağlı olacak olan teslimat süresi konusunda çok esnekiz.
