Ürün ayrıntıları:
|
| Maksimum Anma Tork: | 100 Nm | çalışma nemi: | ≤85% RH |
|---|---|---|---|
| Nominal çıkış torku (Nm): | ≤16 | tork: | 2.4-120Kgf.cm |
| Hız (RPM): | 1.6-1620 RPM | Sürekli Akım(A): | 0.01-1A |
| Vurgulamak: | 86mm Fırçasız DC Dişli Motoru,3000rpm Fırçasız DC Dişli Motoru,Nema34 Fırçasız Dişli Motoru |
||

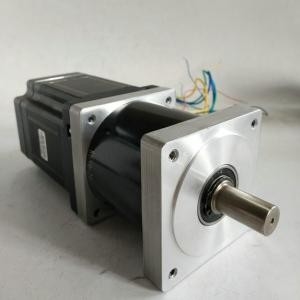

Nema 34 86mm Çap 3000rpm Fırçasız DC Dişli Motor 48v 500w
BLDC Motorların Avantajları:
Stator üzerinde üç bobin bulunan BLDC motorunda bu bobinlerden uzanan altı elektrik kablosu (her bobine iki adet) olacaktır.Çoğu uygulamada, bu tellerden üçü dahili olarak bağlanacak ve geri kalan üç tel motor gövdesinden çıkacaktır (daha önce açıklanan fırçalanmış motordan uzanan iki telin aksine).BLDC motor kutusundaki kablolama, güç hücresinin pozitif ve negatif terminallerini basit bir şekilde bağlamaktan daha karmaşıktır;bu serinin ikinci oturumunda bu motorların nasıl çalıştığına daha yakından bakacağız.Aşağıda, by BLDC motorların avantajlarına bakarak sonuca varıyoruz.
Bu motorlar sürekli olarak maksimum dönme kuvvetinde (tork) kontrol edebildiğinden, büyük bir avantaj verimliliktir.Fırçalı motorlar, aksine, dönüşte yalnızca belirli noktalarda maksimum torka ulaşır.Fırçalı bir motorun fırçasız bir modelle aynı torku sağlaması için daha büyük mıknatıslar kullanması gerekir.Bu nedenle küçük BLDC motorlar bile önemli miktarda güç sağlayabilir.
Birinciyle bağlantılı olan ikinci büyük avantaj kontrol edilebilirliktir.BLDC motorları, tam olarak istenen tork ve dönüş hızını sağlamak için geri besleme mekanizmaları kullanılarak kontrol edilebilir.Hassas kontrol ise enerji tüketimini ve ısı üretimini azaltır ve motorların pille çalıştığı durumlarda pil ömrünü uzatır.
BLDC motorlar ayrıca fırça olmaması sayesinde yüksek dayanıklılık ve düşük elektrik gürültüsü sunar.Fırçalı motorlarda, fırçalar ve komütatör sürekli hareketli temasın bir sonucu olarak aşınır ve ayrıca temasın olduğu yerde kıvılcımlar üretir.Özellikle elektriksel gürültü, fırçaların komütatördeki boşluklardan geçtiği alanlarda oluşma eğilimi gösteren güçlü kıvılcımların sonucudur.Bu nedenle BLDC motorlar, elektriksel gürültüden kaçınmanın önemli olduğu uygulamalarda sıklıkla tercih edilir.
Fırçasız DC motor seçiminde referans alınacak ana parametreler şunlardır:
Maksimum tork: bu, yük torku, atalet momenti ve sürtünme eklenerek elde edilebilir.Ek olarak, hava boşluğu hava direnci gibi ek faktörler maksimum torku etkiler.
Kare modül torku: pratik uygulama için gereken sürekli çıkış torku olarak yaklaşık olarak kabul edilebilir ve birçok faktör tarafından belirlenir: maksimum tork, yük torku, atalet momenti, hızlanma, yavaşlama ve çalışma süresi, vb.
Hız: Bu, motorun hız trapez eğrisine göre belirlenebilen gerekli hızdır, genellikle hesaplamada %10'luk bir pay bırakılmalıdır.
86 mm fırçasız dc motor:
| Model FL86BLS71-48V-30220B-3 | ||||||
| Şartname | Birim | 86BLS58 | 86BLS71 | 86BLS84 | 86BLS98 | 86BLS125 |
| Faz Sayısı | Evre | 3 | ||||
| Kutup sayısı | Polonyalılar | 8 | ||||
| Anma Gerilimi | VDC | 48 | ||||
| Anma Hızı | dev/dak | 3000 | ||||
| Puanlanmıs tork | nm | 0,35 | 0.7 | 1.05 | 1.4 | 2.1 |
| Anma akımı | Amper | 3 | 6.3 | 9 | 11.5 | 18 |
| Anma gücü | W | 110 | 220 | 330 | 440 | 660 |
| Tepe Torku | nm | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| Tepe Akımı | Amper | 9 | 19 | 27 | 35 | 54 |
| Geri EMF | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| Tork Sabiti | Nm/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| Rotor ataleti | gc㎡ | 400 | 800 | 1200 | 1600 | 2400 |
| Vücut uzunluğu | mm | 71 | 84.5 | 98 | 111.5 | 138.5 |
| Ağırlık | Kilogram | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| Sensör | bal kuyusu | |||||
| Yalıtım sınıfı | B | |||||
| Koruma derecesi | IP30 | |||||
| Depolama sıcaklığı | -25～+70℃ | |||||
| Çalışma sıcaklığı | -15~+50°C | |||||
| Çalışma Nemi | ≤85% bağıl nem | |||||
| Çalışma ortamı | Dış Mekan (Doğrudan Güneş Işığı Yok), Aşındırıcı Gaz Yok, Yanıcı Gaz Yok, Yağ Sisi Yok, Toz Yok | |||||
| Rakım | 1000m veya daha az | |||||
Şanzıman Elektriksel Özellikleri:
| Azaltma oranı | 4 | 5 | 10 | 16 | 20 | 25 | 40 | 50 | 100 |
| Dişli sayısı | 1 | 3 | |||||||
| İletim verimliliği | %91 | %82 | |||||||
| Puanlanmıs tork | 50 Nm | 80 Nm | |||||||
| Maksimum anma torku | 100 nm | 160 Nm | |||||||
| L2 uzunluğu(mm) | 75 | 90 |
|||||||
JK57BLS motorunun özellikleri:
| Modeli | ||||||
| Şartname | Birim | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| Faz Sayısı | Evre | 3 | ||||
| Kutup sayısı | Polonyalılar | 4 | ||||
| Anma Gerilimi | VDC | 36 | ||||
| Anma Hızı | dev/dak | 4000 | ||||
| Puanlanmıs tork | nm | 0,055 | 0.11 | 0,22 | 0,33 | 0.44 |
| Anma akımı | Amper | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| Anma gücü | W | 23 | 46 | 92 | 138 | 184 |
| Tepe Torku | nm | 0,16 | 0.33 | 0,66 | 1 | 1.32 |
| Tepe Akımı | Amper | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| Geri EMF | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| Tork Sabiti | Nm/A | 0,074 | 0,073 | 0.07 | 0.07 | 0,068 |
| Rotor ataleti | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| Vücut uzunluğu | mm | 37 | 47 | 67 | 87 | 107 |
| Ağırlık | Kilogram | 0.33 | 0.44 | 0,75 | 1 | 1.25 |
| Sensör | bal kuyusu | |||||
| Yalıtım sınıfı | B | |||||
| Koruma derecesi | IP30 | |||||
| Depolama sıcaklığı | -25～+70℃ | |||||
| Çalışma sıcaklığı | -15~+50°C | |||||
| Çalışma Nemi | ≤85% bağıl nem | |||||
| Çalışma ortamı | Dış mekan (doğrudan güneş ışığı yok), aşındırıcı gaz yok, yanıcı gaz yok, yağ buharı yok, toz yok | |||||
| Rakım | 1000 metre veya daha az |
|||||
Sık sık sorular sorun:
S: Ana ürünleriniz nelerdir?
A: Şu anda fırçalanmış DC motorlar, fırçalanmış DC dişli motorlar, planet DC dişli motorlar, fırçasız DC motorlar, step motorlar, AC motorlar ve yüksek hassasiyetli planet dişli kutuları üretiyoruz.Yukarıdaki motorların teknik özelliklerini web sitemizden görebilir ve spesifikasyonlarınıza göre gerekli motorları önermek için bize e-posta gönderebilirsiniz.
S: Doğru motor nasıl seçilir?
A: Bize gösterecek motor resimleriniz veya çizimleriniz varsa veya voltaj, hız, tork, motor boyutu, motor çalışma modu, gerekli ömür ve gürültü seviyesi gibi ayrıntılı spesifikasyonlarınız varsa, lütfen bize bildirmekten çekinmeyin. ihtiyaçlarınıza göre uygun bir motor önerebiliriz.
S: Standart motorlarınız için özel bir servisiniz var mı?
C: Evet, voltaj, hız, tork ve mil boyutu/şekli için gereksinimlerinize göre özelleştirebiliriz.Terminallere ek teller/kablolar lehimlemeniz veya konektörler, kapasitörler veya EMC'ler eklemeniz gerekirse, biz de üretebiliriz.
S: Ayrı bir motor tasarım hizmetiniz var mı?
C: Evet, motoru müşteri için ayrı olarak tasarlamak isteriz, ancak bazı kalıp geliştirme maliyetleri ve tasarım maliyetleri olabilir.
S: teslim süreniz nedir?
A: Genel olarak konuşursak, normal standart ürünlerimiz için 15-30 gün ve özel ürünlerimiz için daha uzun sürer.Ancak, belirli siparişe bağlı olacak olan teslimat süresi konusunda çok esnekiz.
