Ürün ayrıntıları:
|
| Garanti: | 1 yıl | modeli: | GSA-87R |
|---|---|---|---|
| Boyut(mm)(L*W*H): | 600*740*890 | Ölçüm aralığı(mm)(X*Y*Z): | 300*200*200 |
| Ölçüm Doğruluğu (μm): | 2,5+L/100 | Tekrarlanabilirlik (μm): | 2.5 |
| Ağırlık (kg): | 190KG | Doğrusal Ölçek Çözünürlüğü: | 0,5 mikron |
| Vurgulamak: | Görüş Ölçüm Sistemi,Optik Görüş Sistemi |
||

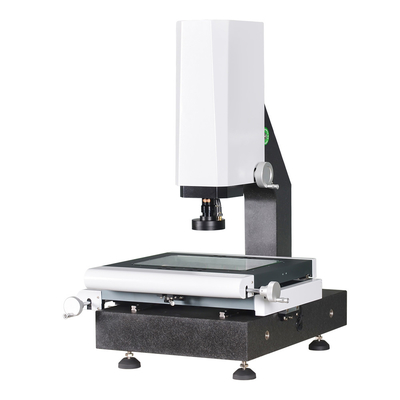

Optik Görüş Sistemi, 0,5μM'lik Doğrusal Çözünürlüğü Doğru Şekilde Ölçtü
ürün tanıtımı:
GSA Serisi optik ölçüm cihazı, ürününüzün kalite kontrol sürecinde kullanılan önemli bir araçtır.Ürününüzün ölçü doğruluğunu sağlar, ürünlerinizi daha rekabetçi hale getirir.
Yüksek doğrulukta donanım yapılandırması
Seri, yüksek doğruluklu lineer kızak ile yapılandırılmış olup, benzersiz dinamik performans ve son kullanıcı deneyimi sağlar.Ayrıca tam programlanabilir 8 bölümlü LED yüzey aydınlatma halkası, 3 eksenli 0,0005 mm yüksek çözünürlüklü doğrusal dönüştürücüler ve güçlü ölçüm yazılımı içerir.
Tersine mühendislik
GSA serisi VMM, isteğe bağlı bir konfigürasyon olarak Renishaw dokunmatik prob ile uyumludur.Kullanıcılar, 2D ve 3D ölçüm fonksiyonlarını tek bir makinede kolayca elde edebilir.Yazılım, optik lens ile dokunmatik prob arasındaki ofseti hesaplayabilir ve tüm ölçüm sonuçlarının tek bir koordinat sistemi içinde olmasını sağlar.Ölçüm sonuçları tersine mühendislik için 3 boyutlu çizimler olarak çıktı alınabilir.
Kompakt ve doğru
GSA serisi VMM, hassas parçalar üreten fabrikaların çoğu için en yaygın modeldir.Küçük miktarlı numune ölçüm uygulamaları için uygundur.Kullanıcı dostu yazılıma sahip 3 eksenli manuel kontrol, operatörün makineyi çok kısa sürede yönetmesini sağlar.
ŞARTNAME
| Öğeler | GSA-87R | |
| Boyut(mm)(L*W*H) | 600*740*890 | |
| Ölçüm aralığı(mm)(X*Y*Z) | 300*200*200 | |
| Ölçüm Doğruluğu (μm) | 2,5+L/100 | |
| Tekrarlanabilirlik (μm) | 2.5 | |
| Ağırlık (kg) | 190kg | |
| Görüntü ve Ölçüm | CCD | 1.2 milyon piksel dijital kamera |
| Lens | Manuel girintili zoom lensi 0,7 -4,5X (isteğe bağlı elektronik büyütme sinyali geri bildirim lensi) | |
| Büyütme | 18-195X (Yalnızca referans içindir. Farklı kamera ve lenslerde büyütme farklı olacaktır) | |
| Görüş alanı | 8,1~1,3 mm(Sadece referans amaçlıdır, farklı kamera ve lens kombinasyonlarında değer farklı olacaktır) | |
| çalışma mesafesi | 90mm | |
| Doğrusal ölçek çözünürlüğü | 0,5 mikron | |
| Sürüş sistemi | X/Y/Z ekseni manuel kontrolü | |
| Aydınlatma |
Programlanabilir LED8 bölge halkası yüzey ışığı, LED alt paralel ışık (opsiyonel: koaksiyel ışık)
|
|
