Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Z Ekseni Hareketi: | 75mm |
|---|---|---|---|
| Doğruluk (Bağlamalı Geniş Alan): | 3+L/150um | Doğruluk (Bağlama ile Yüksek Hassasiyet): | 2+L/150um |
| Tekrarlanabilirlik (Yüksek Hassasiyet): | 1.5um | Maks. yükleme kapasitesi: | 5Kg |
| Doğruluk (Bağlama Olmadan Geniş Alan): | 3um | X/Y Ekseni Hareketi: | 200x200mm |
| Vurgulamak: | Görüş Ölçüm Sistemi,Optik Görüş Sistemi |
||

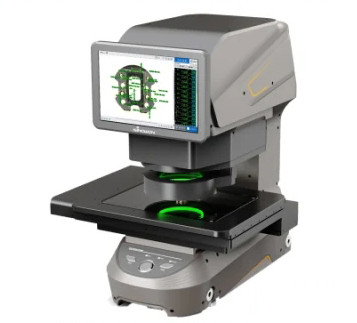

İki Boyutlu Ölçüm Görüntü Sistemi Yüksek Hassasiyetli Ölçüm
Ürün Özelliği:

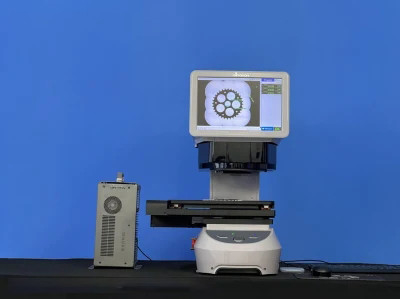

Masaüstü Anlık Ölçüm Sistemi
Masa yapısı, kompakt boyut, kullanımı kolay.
Tek Tuşla Ölçüm, otomatik ölçüm elde etmek için IO sinyaliyle de eşleştirilebilir.
Rapor, veri yönetim sistemine otomatik olarak yüklenebilir.
Yüzey Işığı Altında Yüksek Hassasiyetli Ölçüm
Çift Büyütme Telesentrik Mercek ve iki adet 20 MP kamera, otomatik çok açılı yüzey ışığı ve isteğe bağlı koaksiyel yüzey ışığı ile donatılmıştır.
Bağımsız, güçlü AI kenar hesaplama algoritması ile, yüzeyde hassas kenar aramayı kolayca gerçekleştirebilir ve sınır karmaşası için geçersiz alanları filtreleyebilir.
Yüzey ışığının ölçüm tekrarlanabilirliği, alt ışığınkine benzer seviyeye de ulaşabilir.
Hızlı Ölçüm ve Kolay Kullanım
Bir saniyede 100 boyut ölçebilir ve ölçüm süresini büyük ölçüde azaltır.
Yazılımın çalışma arayüzü basit ve anlaşılması kolaydır ve ölçüm programı ve parametre ayarı kolayca yazılabilir.
Otomatik odaklama, otomatik konumlandırma ve otomatik ölçüm işleviyle, herhangi bir operasyon kararlı ölçüm sonuçları elde edebilir.
Teknik özellikler:
| Modeli | GSA-52F | GSA-53F | GSA-54F | ||
| Ölçüm aralığı | X | φ100 | 200mm | 300mm | |
| Y | 200mm | 200mm | |||
| Z | 75mm | 75mm | 75mm | ||
| görüş açısı | Yüksek Hassasiyet Modu | 26mm X 18mm | |||
| Geniş Alan Modu | φ100mm | ||||
| tekrarlanabilirlik | Yüksek Hassasiyet Modu | ± 1,5 mikron | |||
| Geniş Alan Modu | ± 3μm | ||||
| Asgari Birim | 0,1 mikron | ||||
| Kesinlik | Yüksek Hassasiyet | Bağlama olmadan | ±1,5μm | ||
| Bağlamalı | ±2+L/150μm | ±2+L/150μm | |||
| Geniş alan | Bağlama olmadan | ±3μm | |||
| Bağlamalı | ±3+L/150μm | ±3+L/150μm | |||
| Ağırlık | 33 Kg | 45 Kg | 50 Kg | ||
| Optik sistem | Kamera | 1" 20MP BW Kamera * 2 | |||
| Lens | Çift Büyütme Telesentrik Mercek | ||||
| Yüzey Işığı | İki Halkalı Kaldırılabilir Işık | ||||
| Alt Işık | Yeşil Paralel Alt Işık | ||||
| Kapasite | 5 Kg | ||||
| Ölçüm Yazılımı | GD&T Yazılımı | ||||
| Güç kaynağı | 220V±10%,50Hz | ||||
| Çalışma ortamı | Sıcaklık: 20±3ºC, Nem: %30-80, Titreşim: <0.002g,15HZ | ||||
| Boyut (U*G*Y) mm | 600*300*650mm | 600*410*650mm | 600*510*650mm |
||
