Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Anavatan: | Donggaun, Çin |
|---|---|---|---|
| Hareket Aralığı X,Y ekseni: | 100x100m(4inx4in) | Hareket Aralığı Z ekseni: | 100 mm (4 inç) |
| Ölçüm hassasiyeti (U1XY): | ±(5+0.08L)µm L = ölçüm uzunluğu (mm) | ccd kamera: | Megapiksel renkli CCD kamera |
| Sahne camı boyutu: | 6,7×6,7 inç 170x170 mm | Maks. yükleme: | 5kg 11 pound |
| Vurgulamak: | Görüş Ölçüm Sistemi,Optik Görüş Sistemi |
||

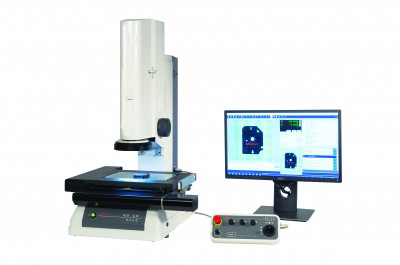

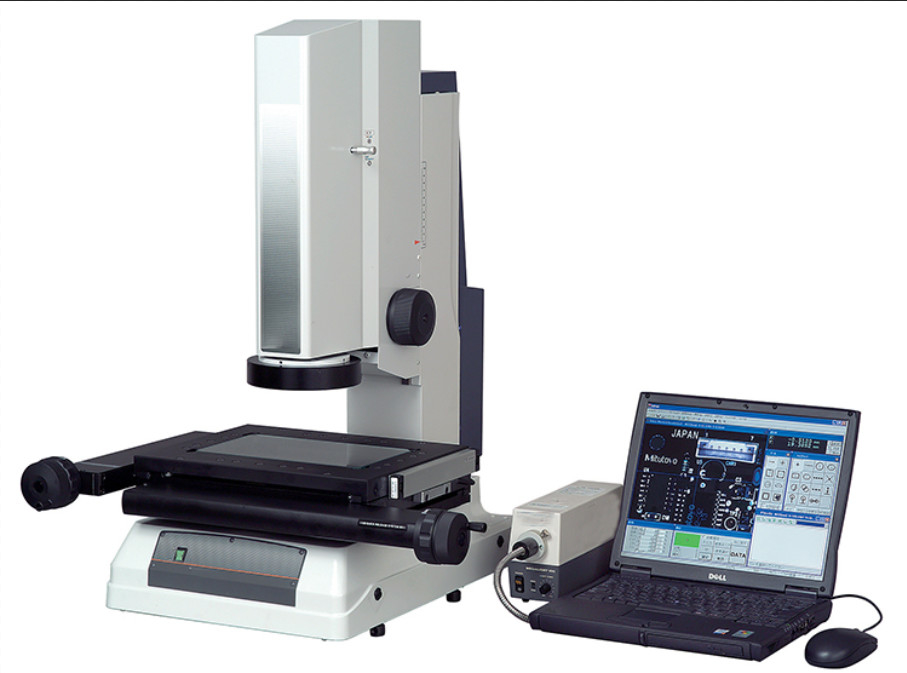

2D Vision Ölçüm Cihazı Hızlı Görüntüleme Modeli GSA-T361
ürün tanıtımı:
GSA serisi görsel ölçüm sistemi, geniş bir görüş alanı (32 x 24 mm), odak derinliği (± 11 mm'ye kadar), tamamen elektrikli XY aşaması ve en son QIPAK yazılımına sahiptir ve kullanıcılara tüm sahne hareket aralığı boyunca otomatik ölçüm sağlar. .QIPAK V6.1'in görüntü birleştirme işleviyle birleştirilen telesentrik optik sistem, tam otomatik geniş alan ölçümü sağlayabilir.GSA serisi, 0,2X optik büyütme, (3,5+0,2L) µm ölçüm hassasiyeti ve 200mm x 100mm, 200mm x 170mm ve 300mm x 170mm ölçüm aralığı seçenekleri sunar.
Ölçüm sonuçları doğrudan video görüntüsünde gerçek zamanlı olarak görüntülenir ve tolerans değerlendirmesi bir bakışta anlaşılır.Quick Image, daha yüksek ölçüm doğruluğu ile birinci sınıf kalite ve işlevsellik sağlar.Dahili LED aydınlatmalı yüksek parlaklık ve megapiksel renkli kamera, gözlem ve ölçüm için yüksek çözünürlüklü görüntüler kullanabilir.
| Modeli | GSA-T361 | GSA-T362 | GSA-T363 |
| Hareket Aralığı X,Y ekseni | 100x100m(4inx4in) | 100x100m(4inx4in) | 200x100mm(8inx4in) |
| Hareket Aralığı Z ekseni | 100 mm (4 inç) | 100 mm (4 inç) | 100 mm (4 inç) |
| ölçüm modu | Yüksek çözünürlüklü mod ve Normal mod | Yüksek çözünürlüklü mod ve Normal mod | Yüksek çözünürlüklü mod ve Normal mod |
| Doğruluk (monitörde) | ±5µm(yüksek çözünürlük modu),±8µm(normal mod) QI-B modelleri ±2,7µm (yüksek çözünürlük modu)±4µm(normal mod) | ±5µm(yüksek çözünürlük modu),±8µm(normal mod) QI-B modelleri ±2,7µm (yüksek çözünürlük modu)±4µm(normal mod) | ±5µm(yüksek çözünürlük modu),±8µm(normal mod) QI-B modelleri ±2,7µm (yüksek çözünürlük modu)±4µm(normal mod) |
| tekrarlanabilirlik | 1µm (yüksek çözünürlüklü mod), ±2µm (normal mod) QI-B modelleri:0,7µm (yüksek çözünürlüklü mod)1µm(normal mod) | 1µm (yüksek çözünürlüklü mod), ±2µm (normal mod) QI-B modelleri:0,7µm (yüksek çözünürlüklü mod)1µm(normal mod) | 1µm (yüksek çözünürlüklü mod), ±2µm (normal mod) QI-B modelleri:0,7µm (yüksek çözünürlüklü mod)1µm(normal mod) |
| Ölçüm hassasiyeti (U1XY) | ±(5+0.08L)µm L = ölçüm uzunluğu (mm) | ±(5+0.08L)µm L = ölçüm uzunluğu (mm) | ±(5+0.08L)µm L = ölçüm uzunluğu (mm) |
| ccd kamera | Megapiksel renkli CCD kamera | Megapiksel renkli CCD kamera | Megapiksel renkli CCD kamera |
| Optik sistem | Büyütme - 0,2X, çift telesentrik sistem Çalışma mesafesi-90mm Odak derinliği-±0,6 mm (yüksek çözünürlüklü mod), ±11 mm (normal mod) |
Büyütme - 0,2X, çift telesentrik sistem Çalışma mesafesi-90mm Odak derinliği-±0,6 mm (yüksek çözünürlüklü mod), ±11 mm (normal mod) |
Büyütme - 0,2X, çift telesentrik sistem Çalışma mesafesi-90mm Odak derinliği-±0,6 mm (yüksek çözünürlüklü mod), ±11 mm (normal mod) |
| Aydınlatma | Kontur Yüzeyi 4 çeyrek LED | Kontur Yüzeyi 4 çeyrek LED | Kontur Yüzeyi 4 çeyrek LED |
| Sahne camı boyutu | 6,7×6,7 inç 170x170 mm | 6,7×6,7 inç 170x170 mm | 9,5×5,5 inç 242x140 mm |
| Maks. yükleme | 5kg 11 pound | 5kg 11 pound | 10kg 22lbs |
| Yığın | 132 pound 60kg | 132 pound 60kg | 140 pound 64kg |
