Ürün ayrıntıları:
|
| Menşe yeri: | Guangdong, Çin | Model numarası: | GSA-T56 |
|---|---|---|---|
| Lens: | 0,7~4,5X | Görüş alanı: | 8,1 mm ~ 1,3 mm |
| Doğrusal Ölçek Çözünürlüğü: | 0,5μm (0,1μm İsteğe Bağlı) | Garanti: | 24 Güve |
| Büyütme: | 18~195 X | Çalışma Mesafesi: | 80 mm |
| Vurgulamak: | Video Ölçüm Sistemi,Görsel Ölçüm Sistemi |
||

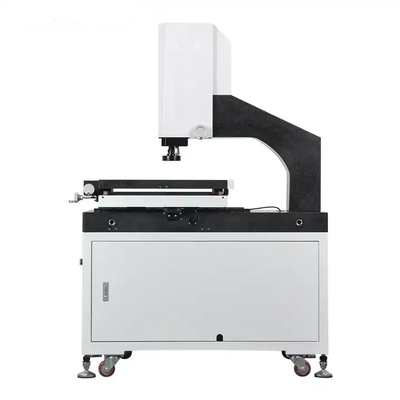

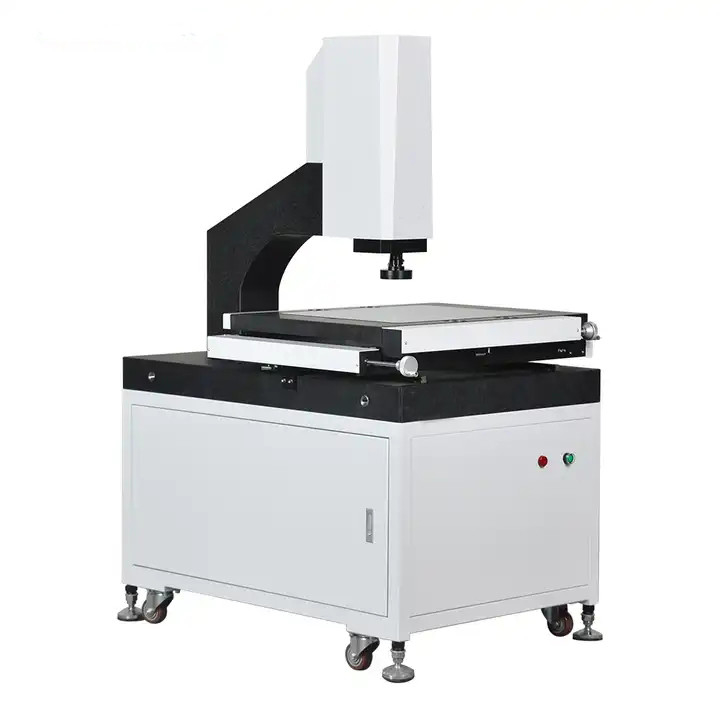

Ürün Boyutsal Doğruluğunu Ölçmek İçin Yüksek Hassasiyetli Görsel Ölçüm Sistemi
ürün tanıtımı:
Görsel ölçüm makinesi, mikrometreye kadar doğrulukla fiziksel boyutların hassas ölçümü için kullanılan bir araçtır.İş parçalarının görüntülerini yakalamak, görüntü piksellerini analiz etmek ve ölçüm yazılımını kullanarak iki boyutlu boyutları hesaplamak için bir kamera kullanan optik bir ölçüm aletidir.
GSK serisi görsel ölçüm cihazı, firmamız tarafından kalıp, elektronik, yarı iletken, enjeksiyon kalıplama, 3C ürünleri, medikal, havacılık vb. farklı sektörlerdeki hassas iki boyutlu boyutsal ölçüm uygulamaları ve son kullanıcılar için tasarlanmış ve geliştirilmiş popüler bir modeldir. Ürününüzün kalite kontrol sürecinde kullanılan, ürününüzün boyutsal doğruluğunu sağlayan ve daha rekabetçi hale getiren önemli bir enstrümandır.
GSA-T56 modeli, çoğu fabrikada hassas parçaların üretiminde en sık kullanılan modeldir.Küçük numune miktarlarını ölçmek için uygundur.Kullanıcı dostu yazılıma sahip 3 eksenli manuel kontrol, operatörlerin makineyi kısa sürede yönetmesini ve kullanmasını sağlar.
karakteristik:
Taban ve sütun olarak yüksek hassasiyetli ve stabil granit kullanılarak, 3 eksenli 0,0005 mm yüksek çözünürlüklü lineer sensör
---- Her makinenin yüksek performansını ve doğruluğunu sağlayın.
HIWIN lineer kılavuz rayı ve yüksek hassasiyetli lineer kılavuz rayı, alüminyum çalışma tezgahı ve sert eloksallı yüzey işlemi ile birlikte benimser.
---- Makinenin yüksek dinamik performans ve uzun kullanım ömrü sağladığından emin olun.
Lineer ölçek, ışık kontrolü ve dokunmatik prob sinyal iletimi için şirketin yeni geliştirdiği entegre çekirdek kontrol kutusunu kullanma.
----Kolay kablolama ve bakım sağlayın.Makinenin kararlılığını büyük ölçüde artırır.
Görüntü deformasyonunu önlemek için paralel ışık yolu ile programlanabilir kontur LED ışığı.
---- Ölçüm doğruluğunu sağlayın.

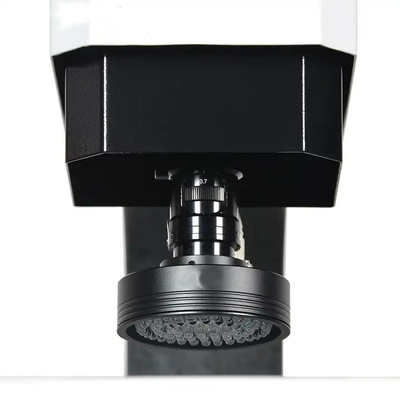

8 segmentli yazılım, birden fazla aydınlatma açısı ve parlaklık sağlayan LED dairesel ışıkları kontrol eder.
---- Farklı şekil ve malzemelerin parçaları için uygundur.
Aydınlatma parametreleri parça ölçüm programında kaydedilebilir ve kullanıcıların ölçüm işlemi sırasında bunları ayarlamasına gerek yoktur.
---- Dostu ve kullanımı rahat.
| modeli | GSA-T56 | GSA-T57 | GSA-T58 | GSA-T59 | |
| Boyut(mm)(U×G×Y) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Ölçüm aralığı(mm)(X×Y×Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Ölçüm Doğruluğu (μm) | 2,5 + Uzun / 100 | 3,0 + Uzun / 100 | |||
| Tekrarlanabilirlik (μm) | 2.5 | 3 | |||
| Ağırlık (kg) | 140 | 190 | 240 | 290 | |
| Görüntü ve Ölçüm | Kamera | Endüstriyel sınıf yüksek çözünürlüklü CCD kamera | |||
| Lens | 0,7~4,5X manuel girintili yakınlaştırma lensi, yüksek tekrarlanabilirlik | ||||
| Büyütme | 18~195 X | ||||
| Görüş alanı | 8,1 mm ~ 1,3 mm | ||||
| çalışma mesafesi | 80 mm | ||||
| Doğrusal ölçek çözünürlüğü | 0,5μm (0,1μm İsteğe Bağlı) | ||||
| Sürüş sistemi | X / Y / Z manuel kontrol | ||||
| Aydınlatma | Programlanabilir LED 8 bölüm / tek bölüm halka yüzey ışığı, paralel LED kontur ışığı | ||||
