Ürün ayrıntıları:
|
| Garanti: | 1 yıl | Menşe yeri: | Dongguan, Çin |
|---|---|---|---|
| Strok (X*Y*Z, mm): | 300*200*150 | Ölçü(L)x(G)x(Y): | 670x660x950 |
| Toplam Büyütme: | 140-1400X | Ağırlık (kg): | 230 |
| Amaç: | 5X, 10X, 20X, 50X | Kesinlik: | Örn, y ≤ (2,5+L/200)μm |
| Vurgulamak: | Video Ölçüm Sistemi,Görsel Ölçüm Sistemi |
||

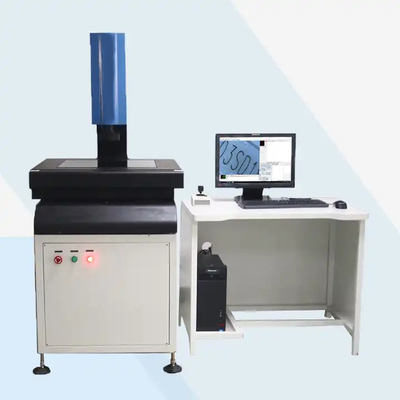

CE Belgeli Dijital Video Ölçüm Cihazı, 2800'e Kadar Büyütme
ürün tanıtımı:
GSA-23J serisi dijital video ölçüm cihazı, şirketimizin yüksek oranlı, mikron seviyesinde bir endüstriyel ölçüm cihazının yeni araştırma ve geliştirmesidir.Güçlü mikroskobik algılama teknolojisi ile birleştiğinde, aşağıdaki alanlarda yaygın olarak kullanılmaktadır: 1.İş parçasının yüzey kalitesini, metalurjik cevher numunesi tanımlamasını, fotoğraflı baskı testini, tekstil lifi incelemesini vb. test etmek için karşılaştırmalı yöntem kullanan bir gözlem mikroskobu olarak kullanılır. 2. Uzunluğu Kartezyen koordinatlarında ölçün.Ölçüm aralığı, taban yüzey mesafesi, çizgi mesafesi, çizgi genişliği, yuva genişliği, dikiş genişliği, açık delik çapı gibi.3, Kadran, şablon, gösterge, matkap kalıbı ve Açı ölçümünün diğer yapısal karmaşık parçaları gibi Açı ölçümü.4.GSA-23J serisi dijital video ölçüm cihazı firmamız tarafından yeni geliştirilmiş yüksek oranlı, mikron düzeyinde endüstriyel ölçüm cihazıdır.Güçlü mikroskobik algılama teknolojisi ile birleştiğinde, aşağıdaki alanlarda yaygın olarak kullanılmaktadır: 1.İş parçasının yüzey kalitesini, metalurjik cevher numunesi tanımlamasını, fotoğraflı baskı testini, tekstil lifi incelemesini vb. test etmek için karşılaştırmalı yöntem kullanan bir gözlem mikroskobu olarak kullanılır. 2. Uzunluğu Kartezyen koordinatlarında ölçün.Ölçüm aralığı, taban yüzey mesafesi, çizgi mesafesi, çizgi genişliği, yuva genişliği, dikiş genişliği, açık delik çapı gibi.3, Kadran, şablon, gösterge, matkap kalıbı ve Açı ölçümünün diğer yapısal karmaşık parçaları gibi Açı ölçümü.4. PC ve güçlü ölçüm yazılımı ile, sadece mikroskoplar değil, aynı zamanda profesyonel ölçüm veri yönetimini gerçekleştirebilen görsel ölçüm sistemi de vardır.PC ve güçlü ölçüm yazılımı ile sadece bir mikroskop değil, aynı zamanda görsel bir ölçüm sistemi de profesyonel ölçüm verileri yönetimi sağlayabilir.
| Modeli | GSA-23J | GSA-24J | GSA-25J | ||
| Strok (X*Y*Z, mm) | 300*200*150 | 400*300*150 | 500*400*150 | ||
| Yükleme kapasitesi | yakl.15 kilo | yakl.20 kilo | yakl.30 kilo | ||
| Boyut(L*W*H,mm) | 670x660x950 | 720*950*1020 | 800*1040*1020 | ||
| Makine Ağırlığı(kg) | 230 | 315 | 500 | ||
| Doğruluk E1* | Örn, y ≤ (2,5+L/200)μm | ||||
| Doğruluk E2* | Exy ≤ (3,5+L/300)μm | ||||
| Çözünürlük | 0,5 mikron | ||||
|
Mikroskop Kamera |
1,3 MP renkli CCD Kamera | ||||
| Optik sistem | Sonsuz düzeltmeli optik sistem | ||||
| Mercek | WF/ 10X(Ø22mm) | ||||
| Amaç | standart | isteğe bağlı | |||
| PL 5X,10X,20X,50X | PL L100X | ||||
| burunluk | Parlak alan için eğimli beşli burunluk | ||||
|
Odak Sistemi |
Koaksiyel kaba ve ince ayar, kaba ayar mesafesi 32 mm, ince ayar hassasiyeti: 0,002 mm, kaymayı önlemek için gergin ayarlama cihazı ile. | ||||
|
Aydınlatma Sistemi |
6V 30W/12V 50W halojen ve parlaklık ayarlanabilir. | ||||
| Entegre alan diyaframı, açıklık diyaframı ve pullerty polarizörü | |||||
| Buzlu cam, sarı/yeşil/mavi filtrelerle donatılmıştır | |||||
| Video Büyütme | 140~1400x(Amaç* 1/2'' CCD Kamera) | ||||
| İş parçası Yükseklik Sınırı | 150mm | ||||
| Güç kaynağı | AC110V/60Hz, 220V/50Hz | ||||
FQA:
S: Bir fabrika veya ticaret şirketi misiniz?
C: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
İlgili kişi: Ms Kris
Tel: +8613049739311
