Ürün ayrıntıları:
|
| Tekrarlanan doğruluk (mm): | 0,005 | X ,Y ölçüm doğruluğu (μm): | 3,0+L/200 |
|---|---|---|---|
| Doğrusal Ölçek Çözünürlüğü: | 0,5 mikron | Z ekseni Hareketi (mm): | 150 (300mm'ye Özelleştirilebilir) |
| Yazılım: | Kendi Geliştirdiğimiz Ölçüm Yazılımı | Garanti: | 1 yıl |
| Vurgulamak: | FPC Dişli Ölçme Makinesi,CNC Dişli Ölçme Makinesi,0.005mm Doğruluk Görüş Ölçüm Sistemi |
||

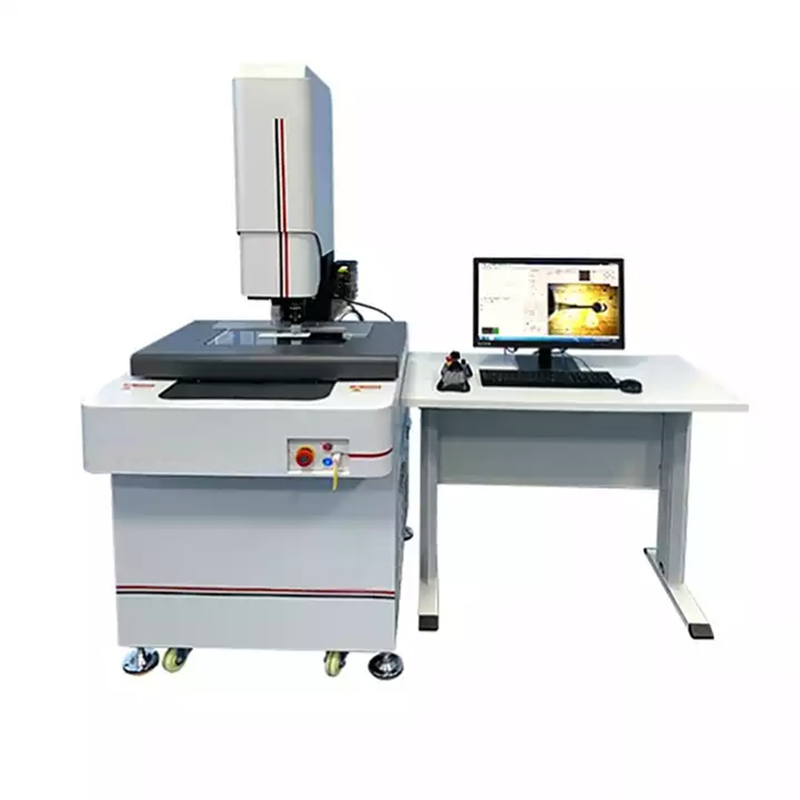

Çok Fonksiyonlu Görüş Sistemi Optik Ekipman Video CNC Dişli Ölçüm Makinesi
Ürün tanıtımı:
Görüntü ölçüm cihazı noktaları, çizgileri, daireleri ve diğer öğeleri doğru bir şekilde ölçebilir ve özellikle geniş bir ürün yelpazesini büyük miktarlarda ölçmek için uygun olan güçlü bir rapor çıktı işlevine sahiptir.
Makine, elektronik, kalıp, enjeksiyon kalıplama, donanım, kauçuk, düşük voltajlı elektrikli ev aletleri, manyetik malzemeler, hassas donanım, hassas damgalama, konektörler, konektörler, terminaller, cep telefonları, ev aletleri, bilgisayarlar (bilgisayarlar), sıvı kristal televizyonlar (LCD), baskı Devre kartları (devre kartları, PCB), otomobiller, tıbbi ekipman, saatler, aletler ve diğer endüstriler.
Ölçüm nesnesi:
LCD, FPC, PCB, devre kartları, vidalar, yaylar, saatler, saatler, sayaçlar, konektörler (konnektörler, terminaller), dişliler, kamlar, dişler, yarıçap şablonları, diş şablonları, teller ve kablolar, aletler, rulmanlar, donanım, Damgalama parçaları , ekranlar, test ekranları, çimento ekranlar, ağ paneller (çelik ağ, SMT şablonu), vb.
Ölçüm elemanı:
Uzunluk, genişlik, yükseklik, delik mesafesi, boşluk, Pim aralığı, kalınlık, yay, çap, yarıçap, oluk, açı, R açısı, vb.
Görüntü ölçüm cihazı gövdesi ve uygulama özellikleri:
1. Mobil cihaz, istikrarlı ve hızlı hareket elde etmek için iletim tasarımını kırar.
2. Sütun ve taban, sağlam ve güvenilir olan yüksek hassasiyetli granit yapıdan yapılmıştır.
3. Farklı ölçüm ihtiyaçlarını karşılamak için SBK-E çok fonksiyonlu ölçüm yazılımı ile donatılmıştır.
4. Hızlı algılama için DXF dosyaları içe aktarılabilir.
5. Ölçüm verileri Word, Excel ve AutoCAD'e aktarılabilir.
6. Grafik çıktı işlevi, test sonuçlarının çıktısını almak kolaydır.
7. Makine doğruluğunu ve hizmet ömrünü sağlamak için XY ekseni hassas çapraz makaralı kılavuz.
8. Z ekseni, kararlı Z ekseni odağı sağlamak ve ikincil odak ve görüntü ölçüm doğruluğunu çözmek için gümüş renkli lineer kılavuz rayı benimser.
9. Ürünlerin yüksek çözünürlüklü ölçümü için yüksek çözünürlüklü lens ve yüksek çözünürlüklü CCD.
10. Endüstrinin gelişmiş kart pozisyon lensi, büyütme anahtarlaması elde etmesi kolay.
Özellikler:
| Modeli | GSKA-1510 Kılavuzu | GSKA-2010Manuel | GSKA-3020Manuel | GSKA- 4030Manuel |
| Ana boyut | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Metal platform boyutu | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Cam platform boyutu | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Gerçek dürtü vuruşu | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Ağırlık | 130kg | 140kg | 200KG | 250kg |
| makine tabanı | 00 seviyeli granit | |||
| Doğrusal doğruluk | (3+L/75)µm | |||
| Yüzey aydınlatması | LED halka formu süper parlak soğuk ışık kaynağı (parlaklık ayarlanabilir) | |||
| anahat parlayan | LED süper parlak yuvarlak ışık (parlaklık ayarlanabilir) | |||
| Hesapla, hesapla işlevi | REICA 2.5D hassas ölçüm sistemi yazılımı | |||
| Analiz gücü | 0,001 mm | |||
| Tekrar doğruluğu | 0,002 mm | |||
| CCD | SONYchip1/3 renkli CCD | |||
| mercek | 0,5X(1X,2x seçilebilir) | |||
| nesne camı | 0,7X~4,5X büyütme faktörü 20X~120X | |||
| güç kaynağı | AC90~264V 50/60Hz | |||
| Yük | 30kg | |||
Önerilen tablo: Yükleme kapasitesi≥350KG;boyut (L*W*H): 1000×600×500(mm)
Hizmetlerimiz:
müşterilerimize üstün kaliteli ürünler ve tatmin edici hizmetler sunmayı taahhüt ediyoruz.Satış sonrası hizmete hak ettiği önemi veririz.
Bir sorun yaşıyorsanız, ürün bilgi birikimimiz ve toplu tecrübemiz, rahatsızlığınızı en aza indirsin.
Size başlatma desteği, ölçüm hizmetleri, bakım, onarımlar, yükseltmeler ve güçlendirmeler sunuyoruz.Bize güvenebilirsiniz.
Kendimizi aşağıdakiler dahil ancak bunlarla sınırlı olmamak üzere sürekli teknik destek ve hizmetler sunmaya adadık:
1. Proses kontrolü ve iyileştirme.
2. Makine eğitimi ve yükseltme.
3. Makine, metroloji, satış ve hizmetler.
4. Uzman bakım onarım ve yenileme.
5. Müşavirlik ve müşavirlik hizmetleri.
6. Çevrimiçi teknik destek.
7. Dünya çapındaki distribütörlerimiz tarafından yerinde eğitim ve satış sonrası servis.
Destek hizmetlerimiz ağırlıklı olarak Profil Projektör, Video Ölçüm Sistemi (VMS), Koordinat Ölçüm Sistemi (CMS), Takım Ön Ayarlayıcı, Beyaz Işık İnterferometresi, Yükseklik Ölçüm Cihazı, Lineer Ölçek, Dijital Okuma, IC, Ölçüm Yazılımı üzerinedir.
