Ürün ayrıntıları:
|
| Optik Büyütme: | 0,7-4,5X | Opsiyonel Prob: | Renishaw MCP PROBU |
|---|---|---|---|
| Doğrusal Ölçek Çözünürlüğü: | 0,5 mikron | Z ekseni Hareketi (mm): | 150 (300mm'ye Özelleştirilebilir) |
| Yazılım: | Kendi Geliştirdiğimiz Ölçüm Yazılımı | Garanti: | 1 yıl |
| Vurgulamak: | 60Hz Kamera Ölçüm Sistemi,0.7X Kamera Ölçüm Sistemi,4.5X Optik Ölçüm Cihazı |
||

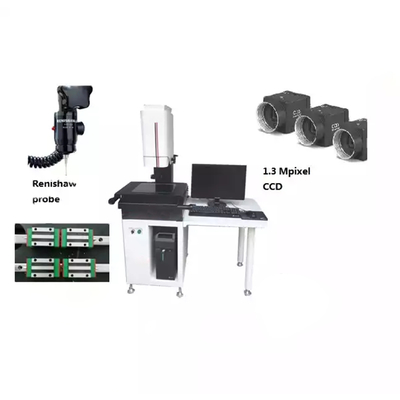

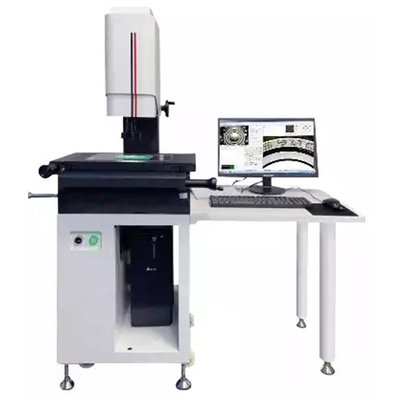

İki Boyutlu Üç Boyutlu Görüntü Ölçüm Sistemi Optik Ölçüm Cihazı
Prensibi:
Manuel görüntü ölçüm cihazı, görüntüyü bilgisayara girmek için CCD endüstriyel kamera cihazı aracılığıyla ölçülen nesneyi büyütmek için bir yakınlaştırma objektifi lensi kullanmaktır, ölçülen nesnenin büyütülmüş görüntüsü temassız olarak ölçüm yazılımına iletilir. çeşitli karmaşık iş parçası geometri ölçümlerinin verimli bir şekilde algılanması.
Ürün Özellikleri:
Otomatik görüntü ölçüm aleti ile karşılaştırıldığında, otomatik görüntü ölçüm aletinin üç ekseni, otomatik ölçümü gerçekleştirebilen motorlar tarafından tahrik edilir.Operatör manuel kontrol ölçümü ile manuel görüntü ölçüm cihazı üç eksen.Dezavantajı, ölçüm hızının yavaş olması, tekrarlanan ölçüm doğruluğunun zayıf olmasıdır;Avantajları, düşük maliyetli, programlama gerektirmeyen çalışma, tek bir ürünü test etmeye daha uygundur.Otomatik kontrol teknolojisinin gelişmesiyle birlikte, manuel görüntü ölçüm cihazının yerini otomatik görüntü ölçüm cihazı almıştır.
kullanmak:
Kauçuk, plastik, hırdavat, saatler, hafif sanayi ve diğer endüstriler gibi damgalama parçalarının, plastik parçaların, ince filmin, deforme edilmesi kolay, hasar görmesi kolay ve küçük boyutlu iş parçasının temassız ölçümü için uygundur.
Özellikler:
| Modeli | GSKA-1510 Kılavuzu | GSKA-2010Manuel | GSKA-3020Manuel | GSKA- 4030Manuel |
| Ana boyut | 700*560*850mm | 700*560*850mm | 850*600*900mm | 970*670*940mm |
| Metal platform boyutu | 345*250mm | 345*250mm | 450*350mm | 650*350mm |
| Cam platform boyutu | 220*150mm | 220*150mm | 340*240mm | 480*370mm |
| Gerçek dürtü vuruşu | 150*100*120mm | 200*100*130mm | 300*200*150mm | 400*300*150mm |
| Ağırlık | 130kg | 140kg | 200KG | 250kg |
| makine tabanı | 00 seviyeli granit | |||
| Doğrusal doğruluk | (3+L/75)µm | |||
| Yüzey aydınlatması | LED halka formu süper parlak soğuk ışık kaynağı (parlaklık ayarlanabilir) | |||
| anahat parlayan | LED süper parlak yuvarlak ışık (parlaklık ayarlanabilir) | |||
| Hesapla, hesapla işlevi | REICA 2.5D hassas ölçüm sistemi yazılımı | |||
| Analiz gücü | 0,001 mm | |||
| Tekrar doğruluğu | 0,002 mm | |||
| CCD | SONYchip1/3 renkli CCD | |||
| mercek | 0,5X(1X,2x seçilebilir) | |||
| nesne camı | 0,7X~4,5X büyütme faktörü 20X~120X | |||
| güç kaynağı | AC90~264V 50/60Hz | |||
| Yük | 30kg | |||
Önerilen tablo: Yükleme kapasitesi≥350KG;boyut (L*W*H): 1000×600×500(mm)
Hizmetlerimiz:
müşterilerimize üstün kaliteli ürünler ve tatmin edici hizmetler sunmayı taahhüt ediyoruz.Satış sonrası hizmete hak ettiği önemi veririz.
Bir sorun yaşıyorsanız, ürün bilgi birikimimiz ve toplu tecrübemiz, rahatsızlığınızı en aza indirsin.
Size başlatma desteği, ölçüm hizmetleri, bakım, onarımlar, yükseltmeler ve güçlendirmeler sunuyoruz.Bize güvenebilirsiniz.
Kendimizi aşağıdakiler dahil ancak bunlarla sınırlı olmamak üzere sürekli teknik destek ve hizmetler sunmaya adadık:
1. Proses kontrolü ve iyileştirme.
2. Makine eğitimi ve yükseltme.
3. Makine, metroloji, satış ve hizmetler.
4. Uzman bakım onarım ve yenileme.
5. Müşavirlik ve müşavirlik hizmetleri.
6. Çevrimiçi teknik destek.
7. Dünya çapındaki distribütörlerimiz tarafından yerinde eğitim ve satış sonrası servis.
Destek hizmetlerimiz ağırlıklı olarak Profil Projektör, Video Ölçüm Sistemi (VMS), Koordinat Ölçüm Sistemi (CMS), Takım Ön Ayarlayıcı, Beyaz Işık İnterferometresi, Yükseklik Ölçüm Cihazı, Lineer Ölçek, Dijital Okuma, IC, Ölçüm Yazılımı üzerinedir.
