Ürün ayrıntıları:
|
| Yakınlaştırma lensi: | Yakınlaştırma Lensi 0,7－4,5X (Koaksiyel ışık isteğe bağlı) | Görüntü büyütme Oranı: | 30-230X |
|---|---|---|---|
| Çalışma Mesafesi: | 82mm | Çözünürlük: | 0.0001mm |
| tekrarlanabilirlik: | 1.5um | Garanti: | 1 yıl |
| Vurgulamak: | Damgalama Görsel Ölçüm Makinesi,0.7x Görsel Ölçüm Makinesi,4.5X Görsel Ölçüm Makinesi |
||

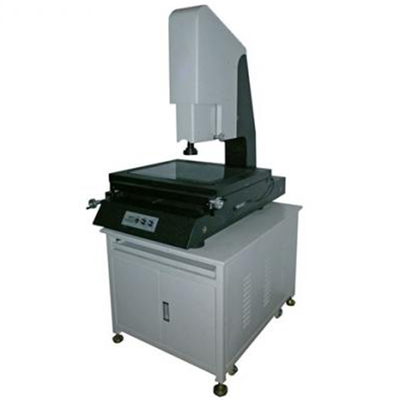

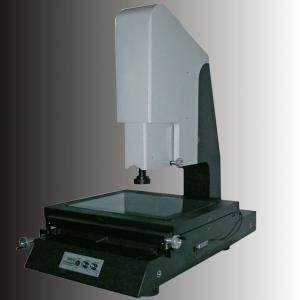

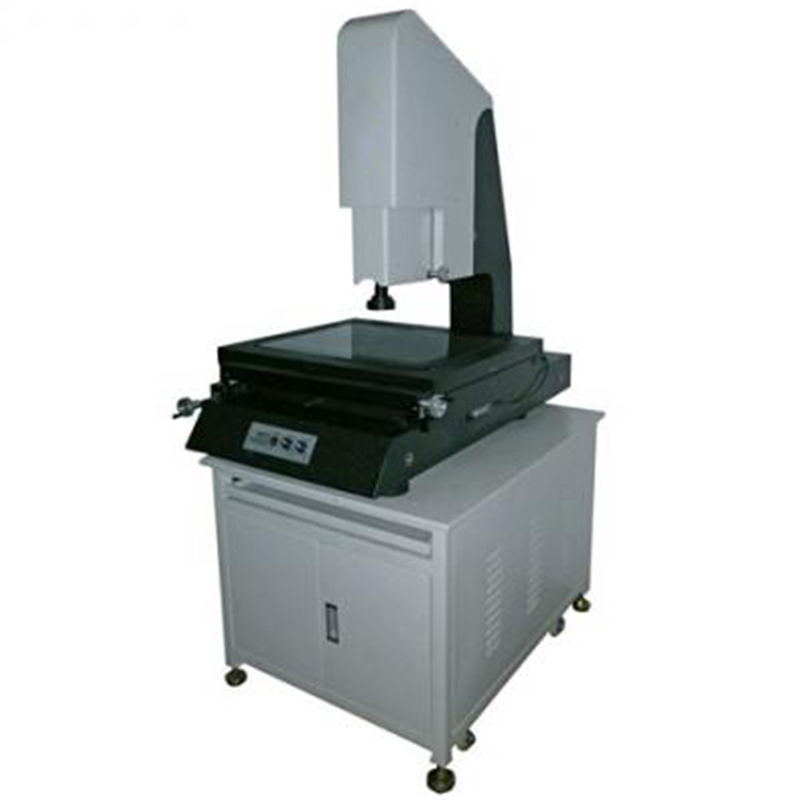

Yarı Otomatik Manuel 2-D Görsel Ölçüm Makinesi Zum Lensi 0.7－4.5X
GÖRÜNTÜ ÖLÇÜM MAKİNASI GENEL GİRİŞ:
●Bu kameralı ölçüm cihazı, hassas mekanik, optik teknoloji, elektronik teknoloji vb. teknolojileri entegre eden gelişmiş uzunluk ölçüm ekipmanıdır.
●Bu görsel ölçüm sistemi, metal, elektronik, kalıplama, PCB, baskı parçası, konektör,
makine, sayaç, saat, cep telefonu, LCD, LED, hafif sanayi ve üniversite, kolej, araştırma kurumu gibi kullanıcılar.
●Kontur boyutu, aletlerin yüzey şekli, parçalar, numune plakası, pres parçası, kamlar, vida, dişli, profil kesici, kılavuz çekme, kalıplama, cep telefonu parçaları gibi çeşitli karmaşık ve düzensiz parçaların ölçülmesinde yüksek verimliliğe sahip bu görüntü makinesi .
●Bu görüş sistemi esas olarak tasarlanmış hedefle gerçek ölçüm bulgularından karşılaştırma bulgusu elde etmek ve tersine mühendislik gerçekleştirmenin yanı sıra ölçme, inceleme, kalibre etme amaçlarını gerçekleştirmek için iyi performansla 2D ve 3D görüntü ölçüm amaçları için uygulandı.
GÖRÜNTÜ ÖLÇÜM MAKİNASI ENDÜSTRİYEL UYGULAMASI:
Bu 2D Vision ölçüm sistemi, aşağıdaki endüstriler ve ürünler için yaygın olarak uygulanmaktadır:
LCD, LED, PCB, Damgalama, Elektronik, Konnektör, Kalıplama, Donanım, Saat vb.
ÖZELLİK VE PERFORMANS:
1. Son derece sert kasa sütunlu yüksek hassasiyetli mermer taban tanıtıldı ve tüm 2D Vision ölçüm makinesi için çok sağlam bir çalışma tezgahı sağladı;
2. Hareket sistemi, en yüksek test doğruluğunu elde edebilen yüksek doğrusallığa sahip hassas V kızak rayını benimsiyor;
3. Renkli Endüstriyel standart 600TVA CCD kamera burada yüksek gereksinimleri karşılayacak şekilde donatılmıştır;
4. Programlanabilir 3 döngülü 8 bölgeli LED yüzey soğuk ışık kaynağı, doğrudan eksenli kenar ışığı (isteğe bağlı Koaksiyel ışık);
5. Yüksek hassasiyetli optik ölçek, 0,001 mm'ye kadar olan doğruluğu ile donatılmıştır;
6. Bağımsız olarak geliştirilen ölçüm yazılımı, manuel olarak kolay bir programlama yöntemi elde edebilir;
GÖRÜNTÜ ÖLÇÜM MAKİNASI TEKNİK ÖZELLİKLERİ:
| modeli | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Seyahat Ölçümü | |||||
| X Ekseni Seyahati | 200mm | 300mm | 400mm | ||
| Y Ekseni Hareketi | 100mm | 200mm | 300mm | ||
| Z Ekseni Hareketi (isteğe bağlı) | 150mm | 150mm | 150mm | ||
| Çalışma Tezgahı | |||||
| alüminyum alaşımlı Tezgah | 360×260mm | 570×355mm | 670×460mm | ||
| cam tezgah | 260×160mm | 354×254mm | 459×359mm | ||
| Yük taşıma | 30kg | 50kg | 50kg | ||
| Görüş ve Ölçüm Sistemi | |||||
| CCD | 600TVA Özellikli Yüksek Çözünürlüklü Renkli Kamera | ||||
| Yakınlaştırma lensi | Yakınlaştırma Lensi 0,7－4,5X (Koaksiyel ışık isteğe bağlı) | ||||
| Görüntü büyütme Oranı | 30-230X | ||||
| Çalışma Mesafesi | 82mm | ||||
| Çözünürlük | 0.0001mm | ||||
| tekrarlanabilirlik | 1.5um | ||||
| Ölçüm Doğruluğu (μm) |
XY Ekseni ≦(3+L/200)um, Z Ekseni(Görüş ölçümü)≦(5+L/200)um |
||||
| Genel (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Brüt Ağırlık (kg) | 160kg | 230kg | 320kg | ||
| aydınlatma sistemi | Programlanabilir 3 Döngülü 8 Bölgeli Yüzey ışığı ve çerçeve ışığı | ||||
| Güç girişi | 220V±10%(AC) 50HZ |
||||
Müşteri Destek Hizmetleri:
Ø Kurulum
Ø Eğitim (Müşteri çalışanlarının eğitimi)
Ø Kalibrasyon
Ø Önleyici bakım
Ø Yedek parçalar
Ø Telefon veya internet yoluyla yardım
Ø Yerinde teşhis ve onarım/çevrimiçi teşhis ve onarım
