Ürün ayrıntıları:
|
| Çoklu Yakınlaştırma (17 inç ekran): | 20x-120x, 30x-225x | CCD: | Renkli, 1/3 inç, 8000000 PX |
|---|---|---|---|
| Çalışma Mesafesi: | 82mm | Çözünürlük: | 0.0001mm |
| tekrarlanabilirlik: | 1.5um | Garanti: | 1 yıl |
| Vurgulamak: | 120x Video Ölçüm Makinası,225x Video Ölçüm Makinası,CNC Vision Ölçüm Makinası |
||

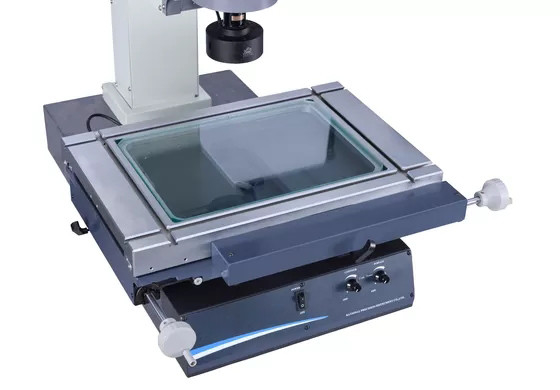

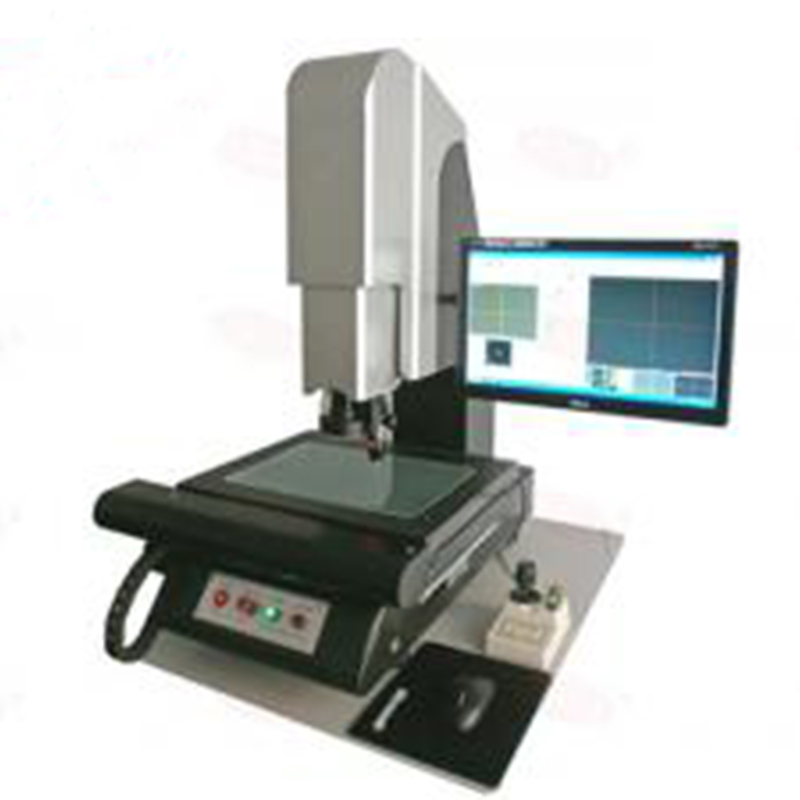

Bilgisayar Kontrol Laboratuvarı Video Ölçüm Makinesi, Optik CNC Vizyon Ölçüm Makinesi
Video Ölçüm Makinesi ile Uygulama:
Otomatik CMM ölçüm makinesi, eğimli, yuvarlak, üç boyutlu iş parçası yapmak için tasarlanmıştır.hendek,sütunlar,top,boyut,mülayim
arasındaki mesafe gibi geometrik terimlerin yanı sıra delikler elemanlar ve açılar.Ve mechinery, elektronikte yaygın olarak kullanılmaktadır.
mobil bağlantı parçaları, ev aletleri, konektör, makine bağlantı parçaları, hassas fikstür, plastik, donanım, bilgisayarın çevre alanları vb.
ve diğer endüstriler.
ÖZELLİK VE PERFORMANS:
1. Son derece sert kasa sütunlu yüksek hassasiyetli mermer taban tanıtıldı ve tüm 2D Vision ölçüm makinesi için çok sağlam bir çalışma tezgahı sağladı;
2. Hareket sistemi, en yüksek test doğruluğunu elde edebilen yüksek doğrusallığa sahip hassas V kızak rayını benimsiyor;
3. Renkli Endüstriyel standart 600TVA CCD kamera burada yüksek gereksinimleri karşılayacak şekilde donatılmıştır;
4. Programlanabilir 3 döngülü 8 bölgeli LED yüzey soğuk ışık kaynağı, doğrudan eksenli kenar ışığı (isteğe bağlı Koaksiyel ışık);
5. Yüksek hassasiyetli optik ölçek, 0,001 mm'ye kadar olan doğruluğu ile donatılmıştır;
6. Bağımsız olarak geliştirilen ölçüm yazılımı, manuel olarak kolay bir programlama yöntemi elde edebilir;
GÖRÜNTÜ ÖLÇÜM MAKİNASI TEKNİK ÖZELLİKLERİ:
| modeli | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Seyahat Ölçümü | |||||
| X Ekseni Seyahati | 200mm | 300mm | 400mm | ||
| Y Ekseni Hareketi | 100mm | 200mm | 300mm | ||
| Z Ekseni Hareketi (isteğe bağlı) | 150mm | 150mm | 150mm | ||
| Çalışma Tezgahı | |||||
| alüminyum alaşımlı Tezgah | 360×260mm | 570×355mm | 670×460mm | ||
| cam tezgah | 260×160mm | 354×254mm | 459×359mm | ||
| Yük taşıma | 30kg | 50kg | 50kg | ||
| Görüş ve Ölçüm Sistemi | |||||
| CCD | 600TVA Özellikli Yüksek Çözünürlüklü Renkli Kamera | ||||
| Yakınlaştırma lensi | Yakınlaştırma Lensi 0,7－4,5X (Koaksiyel ışık isteğe bağlı) | ||||
| Görüntü büyütme Oranı | 30-230X | ||||
| Çalışma Mesafesi | 82mm | ||||
| Çözünürlük | 0.0001mm | ||||
| tekrarlanabilirlik | 1.5um | ||||
| Ölçüm Doğruluğu (μm) |
XY Ekseni ≦(3+L/200)um, Z Ekseni(Görüş ölçümü)≦(5+L/200)um |
||||
| Genel (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Brüt Ağırlık (kg) | 160kg | 230kg | 320kg | ||
| aydınlatma sistemi | Programlanabilir 3 Döngülü 8 Bölgeli Yüzey ışığı ve çerçeve ışığı | ||||
| Güç girişi | 220V±10%(AC) 50HZ |
||||
Müşteri Destek Hizmetleri:
Ø Kurulum
Ø Eğitim (Müşteri çalışanlarının eğitimi)
Ø Kalibrasyon
Ø Önleyici bakım
Ø Yedek parçalar
Ø Telefon veya internet yoluyla yardım
Ø Yerinde teşhis ve onarım/çevrimiçi teşhis ve onarım
